Цифровой избирательный вызов: назначение и принцип работы

Цифровой избирательный вызов (ЦИВ, DSC) - это основной тип связи, используемый в составе ГМССБ (GMDSS) - Глобальной морской системы связи при бедствии. Главный элемент ЦИВ - контроллер, который может быть отдельным устройством или встроенным в бортовую радиостанцию. Современные контроллеры имеют функции записи и учета полученных и отправленных вызовов.

DSC используется для следующих целей:

• Отправка сигнала бедствия судам и береговым службам;
• Оповещение об отправке срочных сообщений;
• Вызов с целью получения координат судов и другой важной информации;
• Запрос на проведение обычной радиосвязи.

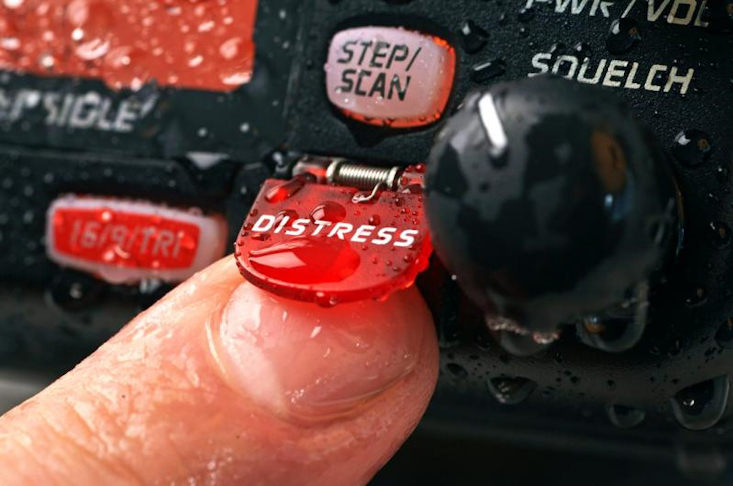

Морские рации со встроенным контроллером ЦИВ имеют красную кнопку Distress. При нажатии на кнопку вызов отправляется автоматически и повторяется 5 раз, что повышает вероятность приема. Длительность одного вызова на УКВ-частотах примерно 7 секунд, на частотах ПВ/КВ - 0,5 секунд, то есть, в общей сложности, 3 секунды на УКВ и 35 секунд на ПВ/КВ. После подтверждения вызова судовыми и береговыми радиостанциями осуществляется связь тем способом, который был указан в вызывной последовательности (радиотелефон или телекс). В системе ГМССБ установлен приоритет береговых станций, которые должны первыми подтверждать вызов (допустимое время от 1 минуты до 2,75 минут) и перенаправлять его на спасательный координационный центр (СКЦ) и на другие суда.

Действия судна, которое приняло вызов, зависят от того, на каких частотах (УКВ, ПВ, КВ) он был принят и от того в каком морском районе находится принимающее судно. ГМССБ определяет четыре района по типу и доступности радиосвязи: A1 - район, который покрывается как минимум одной береговой радиостанцией диапазона УКВ с ЦИВ, A2 - покрывается как минимум одной радиостанцией диапазонов ПВ/КВ c ЦИВ, A3 - покрывается только спутниками ИНМАРСАТ, A4 - морская территория за пределами районов A1, A2, A3. Итак, с учетом местоположения принимающего судна, его действия могут быть следующими:

1. Судну, которое получило вызов бедствия в диапазонах УКВ/ПВ в районах A1/A2, следует в течение 5 минут дожидаться подтверждения вызова береговой радиостанцией. Если оно получено, то судно ожидает дальнейших указаний от БС и СКЦ. Если подтверждения от береговой радиоустановки нет, то оператор принимающей станции подтверждает вызов и инициирует радиосвязь с аварийным судном, пересылает вызов на береговую радиостанцию и ближайшие суда, начинается операция по спасению.

Алгоритм действий при получении УКВ/ПВ-вызова бедствия в районах A1 и A2.

2. Если принимается УКВ/ПВ-вызов в зонах A3 и A4, которые не покрываются береговыми станциями, то оператор судовой радиоустановки должен получить разрешение от капитана, подтвердить вызов и ретранслировать его на ближайшие береговые станции и суда.

3. При получении КВ-вызова в зонах A3 и A4 принимающее судно не делает подтверждение. Первоочередная задача - проконтролировать подтверждение вызова береговой станцией и приготовиться к радиосвязи с аварийным судном в КВ-диапазоне. Если в установленные 5 минут станция на берегу не подтвердила вызов и нет радиосвязи между БС и проблемным судном, то принимающее вызов судно оповещает СКЦ о бедствии всеми возможными способами.

Действия судна, если получен вызов бедствия КВ в зонах A3 или A4.

(Алгоритмы взяты из учебного пособия "Оператор ГМССБ", Шарлай Г. Н., Пузачев А. Н., Владивосток, 2008).

Сообщения ЦИВ передаются в УКВ, ПВ, КВ-диапазонах в виде двоичного кода из десяти знаков. Вызывная последовательность (ВП) состоит из нескольких элементов: последовательность точек, фазирующая последовательность, определитель формата, адрес, категория, самоидентификатор, сообщения, конец последовательности, код проверки. Коротко опишем эти элементы:

• Последовательность точек прерывает процесс сканирования каналов приемником, начинается прием вызова.
• Фазирующая последовательность нужна для правильного определения приемником расположения знаков вызывной последовательности.
• Определитель формата позволяет идентифицировать тип ВП: бедствие, вызов всех судов, группы судов, одной судовой станции или всех в заданном по координатам районе.
• Адресом служит номер MMSI. Вызовы "бедствие" и "всем судам" передаются без адреса.
• Категория нужна для определения приоритета вызова. Важные вызовы относятся к категориям "бедствие", "срочность", безопасность". Прочие определяются как "обыкновенные" либо "служебные".
• Самоидентификатор - это MMSI вызывающей радиостанции, обычно он прописывается в контроллер ЦИВ при установке.
• Cообщений категории "бедствия" четыре, они идут в такой последовательности: тип бедствия (пожар, взрыв, столкновение, крен, потеря управления и другие), координаты аварийного судна, время определения отправляемых координат, предпочтительный вид связи (телефонная связь, телекс). При вызовах, не относящихся к категории "бедствие", предусмотрено 2 сообщения: информация о "телеуправлении" и о рабочей частоте или канале.
• В конце вызывной последовательности передаются сигналы RQ (вызов, который надо подтвердить), BQ (подтверждение вызова с соответствующим запросом) или EOS (прочие вызовы).
• Проверочный код ECC завершает синхронизирующую последовательность ЦИВ. Он помогает выявить ошибки приема, вызванные помехами.

Одна из задач технологии ЦИВ - обеспечить максимально быстрый вызов в условиях бедствия или близкой опасности. Аварийный 16 канал загружен радиопереговорами, поэтому для приема и передачи вызовов зарезервирован специальный 70 канал (156,525 МГц), а также частоты 2187,5 кГц, 4207,5 кГц, 6312 кГц, 8414,5 кГц, 12577 кГц, 16804,5 кГц. При отправке экстренного вызова в эфир посылается следующая информация: координаты корабля, тип аварии, время фиксации пересылаемых координат и желаемый способ связи. Если время не позволяет, то разрешается не вводить эти данные, они будут переданы автоматически (кроме типа бедствия).

ЦИВ использует два класса излучения, в зависимости от диапазона, с разной скоростью передачи и сдвигом частот:

• F1B или J2B в СВ и КВ-диапазонах, скорость передачи 100 бод.
• G2B в УКВ-диапазоне, скорость 1200 бод.

В системе ЦИВ используются 9-значные номера MMSI (Maritime Mobile Service Identity), по-русски - ИМПС (идентификатор морской подвижной службы). Формат идентификационного номера зависит от того, осуществляется вызов береговой, судовой станции или группы судов. С учетом этого номера MMSI формируются так:

• Береговая радиостанция: 00MIDXXXX, где XXXX - индивидуальный номер береговой станции;
• Судовая радиостанция: MIDXXXXXX, где XXXXXX - индивидуальный номер судовой рации;
• Группа судовых станций: 0MIDXXXXX, где XXXXX - номер группы судов.

Первые три цифры MMSI – это код страны (MID), к которой принадлежит вызывающая станция, например, для России это будет 273. Индивидуальные номера можно уточнять в List of Coast Stations (справочники ITU - Международного союза электросвязи), в Admiralty List of Radio Signals (Адмиралтейский справочник), в GMDSS Handbook (руководство по ГМССБ).
