Фильтры

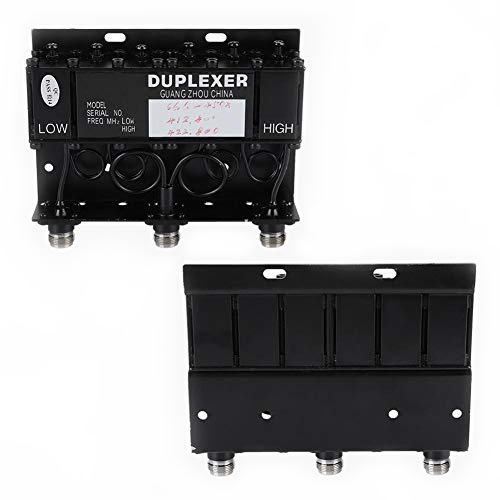

Дуплексер - это устройство, позволяющее передатчику и приёмнику работать на одной антенне без взаимных помех. Он функционирует как «частотный светофор». Когда передатчик генерирует сигнал на частоте Tx, фильтр пропускает его в антенну, одновременно блокируя попадание в приемный тракт. И наоборот: сигналы, принятые антенной на частоте Rx, направляются в приемник, но не проходят в передатчик. Это разделение критически важно для дуплексной связи с частотным разделением каналов (FDD, Frequency Division Duplex), где передача и прием происходят одновременно на разных частотах.
Основные характеристики фильтров:
- Рабочий диапазон частот. Дуплексеры рассчитаны на определённые частоты. Например, в сотовой связи это могут быть диапазоны 800–900 или 1800–2200 МГц, в радиосвязи 136-174 или 400-520 МГц.
- Мощность обработки. Под этим подразумевается максимальная мощность, которую дуплексер может выдержать без искажений. Для базовых станций это значение достигает 100–200 Вт. В портативных устройствах оно значительно ниже.
- Вносимые потери. Это потери сигнала при прохождении через дуплексный фильтр. Модели обеспечивающие потери менее 1 дБ, сохраняют энергию сигнала.
- Изоляция между портами. Критический параметр, предотвращающий попадание сигнала передатчика в приёмник. Изоляция должна превышать 60 дБ, чтобы избежать помех.
- Температурная стабильность. Рабочий диапазон температур (например, от -40°C до +85°C) важен для оборудования, используемого в экстремальных условиях.
- Габариты и вес. Размеры важны для транспортировки и расположения фильтра при работе мобильных систем и дронов.
Применяются фильтры в различных областях. Например, телекоммуникационной отрасли являются частью базовых станций сотовой связи. Они обеспечивают стабильную работу в условиях плотного трафика, снижая нагрузку между соседними каналами. В спутниковых системах используются для организации двусторонней связи между Землей и космическими аппаратами. В военной сфере применяют дуплексеры в радиолокационных станциях и системах радиоэлектронной борьбы. Здесь фильтры не только разделяют сигналы, но и защищают оборудование от перегрузок мощными импульсами.
