Аргут ANB-V1

Аргут ANB-V1 - базовая дипольная антенна. Использует в своей конструкции петлевой вибратор Пистолькорса в качестве основного излучающего элемента. Такое решение применяется в радиосистемах, где важны стабильные электрические параметры, предсказуемая диаграмма направленности и корректное согласование с фидерной линией без использования сложных согласующих устройств. Петлевой вибратор Пистолькорса представляет собой симметричный излучающий элемент, выполненный в виде замкнутого проводящего контура. Питание вибратора осуществляется в заданной точке петли, что обеспечивает равномерное распределение токов по всей длине проводника. По сравнению с классическим полуволновым диполем петлевой вибратор обладает более высоким входным сопротивлением и меньшей зависимостью характеристик от внешних факторов, включая влияние кабеля и окружающих конструкций. Эти свойства делают его удобным для применения в стационарных базовых антеннах.

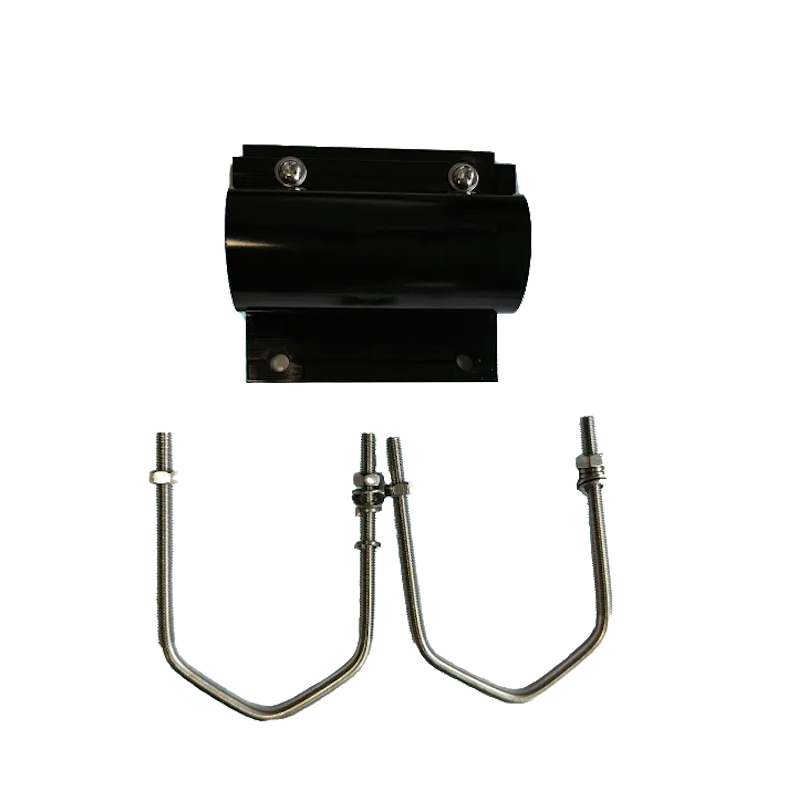

К основным техническим параметрам ANB-V1 относятся рабочая полоса частот 136-174 МГц, входное сопротивление 50 Ом и вертикальная поляризация. Коэффициент усиления соответствует значениям, характерным для дипольных антенн данного класса и равен 2.15 дБи. Уровень КСВ, не превышает 1,5 в пределах номинального частотного диапазона. Антенна устанавливается на мачту диаметром 25-45 мм с помощью U-образного крепления. Комплектуется трехметровым кабелем.

Характеристики:

• частотный диапазон 136-174 МГц;
• подводимая мощность 200 Вт;
• КСВ не более 1.5;
• усиление 2.15 дБи;
• кабель 3 метра;
• крепление на мачту диаметром 25-45 мм;
• ветровая нагрузка 160 км/ч;
• температура эксплуатации -50...50 °С;
• разъем N-типа (f);
• вес 1,7 кг.

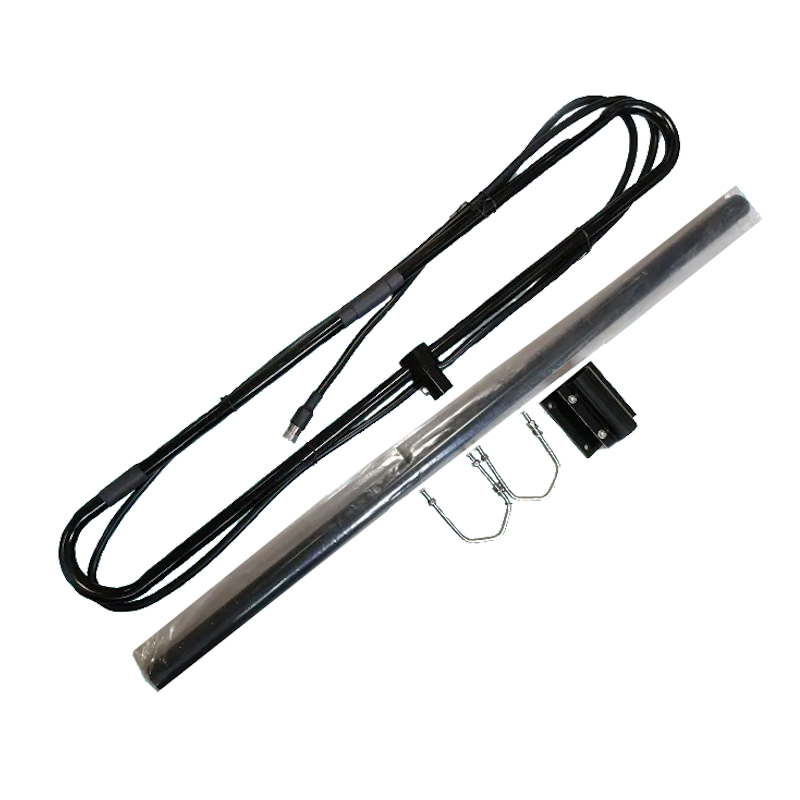

Комплектация: антенна дипольная Аргут ANB-V1, кабель 3 м, U-образное крепление (2 шт), инструкция, упаковка.
