Аргут VHF ВС-100

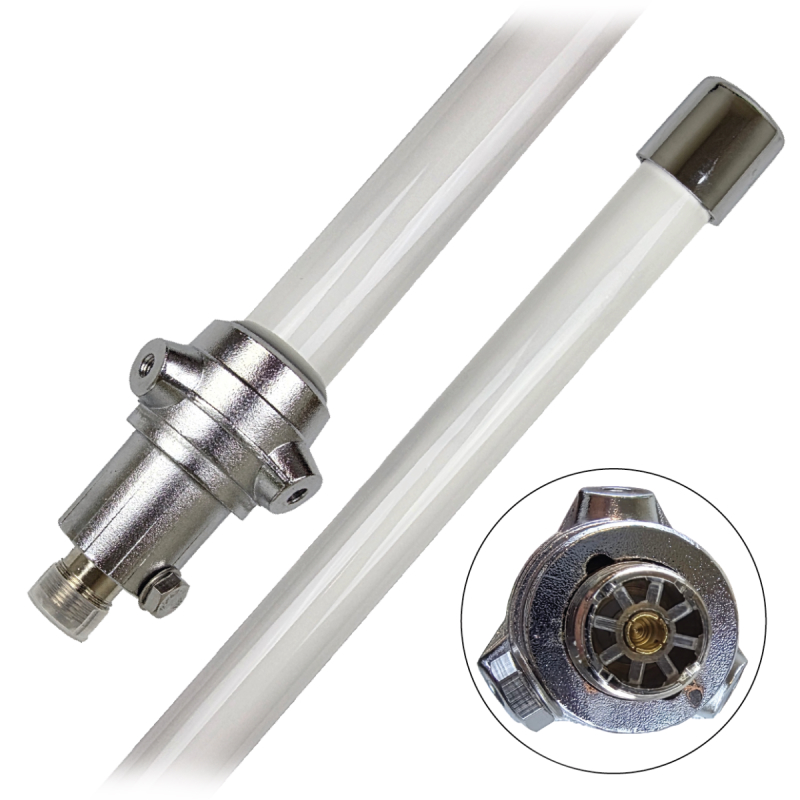

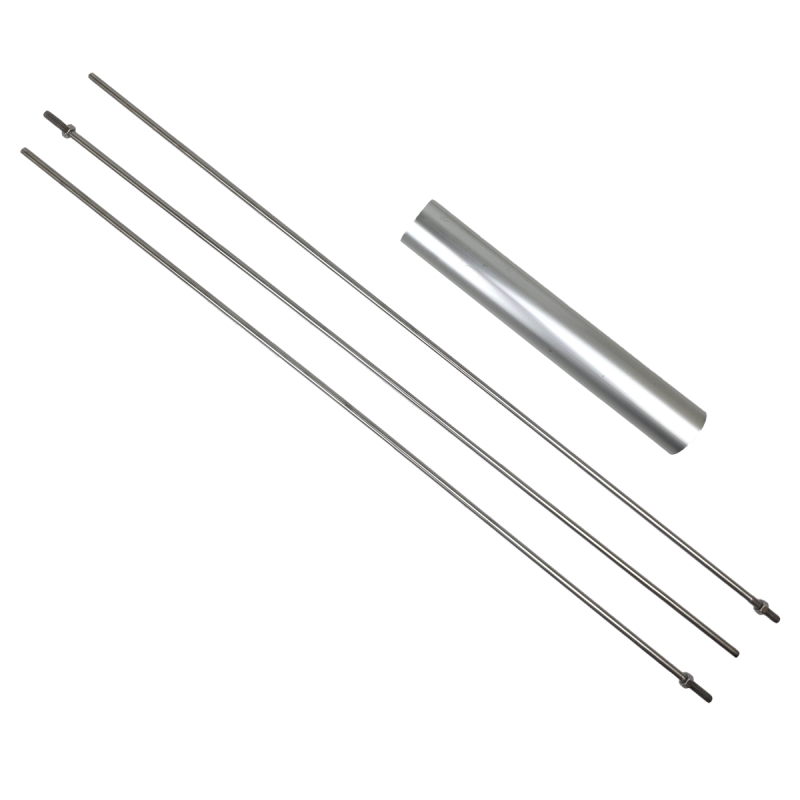

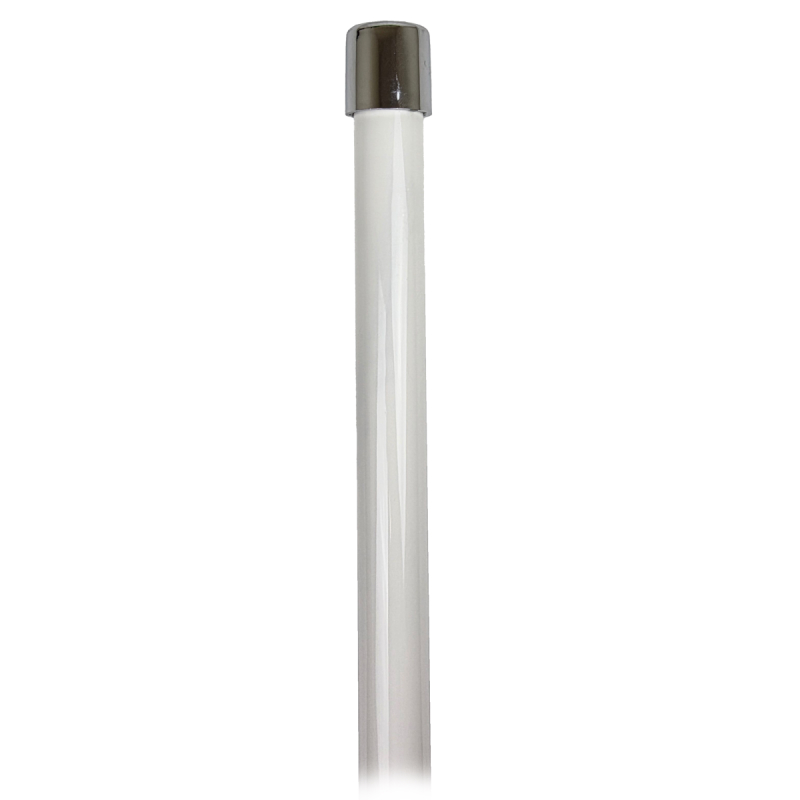

Аргут VHF ВС-100 - базовая антенна круговой направленности диапазона 134-174 МГц. Оборудование имеет высоту 1.7 метров и усиление 4.5 дБи. Конструкция массой 0.9 кг состоит из трех коллинеарных внутренних элементов в прочном корпусе из фибергласса. Такой материал прочен и устойчив к ветровым нагрузкам. В комплекте идут три противовеса. Крепление осуществляется к мачте диаметром 30-62 мм. Настройка антенны под необходимые частоты осуществляется через подрезку излучающего элемента согласно таблице прилагаемой с оборудованием. От размеров излучателя зависит коэффициент усиления. Не правильно подобранная длинна приведет к понижению характеристик, увеличению нагрева, а возможно и повреждению радиооборудования. В таблицах подрезки обычно указываются максимальные длины, а также допустимую погрешность, как правило не более 3 мм.

Настройка. Первоначальное измерение параметров выполняется на целевой частоте при низкой мощности передачи. Как правило, исходная резонансная частота оказывается заниженной, что указывает на избыточную длину излучателя. Процесс заключается в последовательном сокращении этого показателя. На каждом этапе производится удаление минимального количества материала, после чего выполняются контрольные замеры коэффициента стоячей волны при помощи КСВ-метра. Процедура продолжается до момента, когда минимальное значение КСВ стабилизируется в необходимом частотном диапазоне. Использование антенного анализатора существенно ускоряет процесс, предоставляя визуализацию резонансной характеристики.

Свойства:

• рабочая полоса 134-174 МГц;
• усиление 4.5 дБи;
• подводимая мощность 200 Вт;
• КСВ не более 1.5;
• высота 1700 мм;

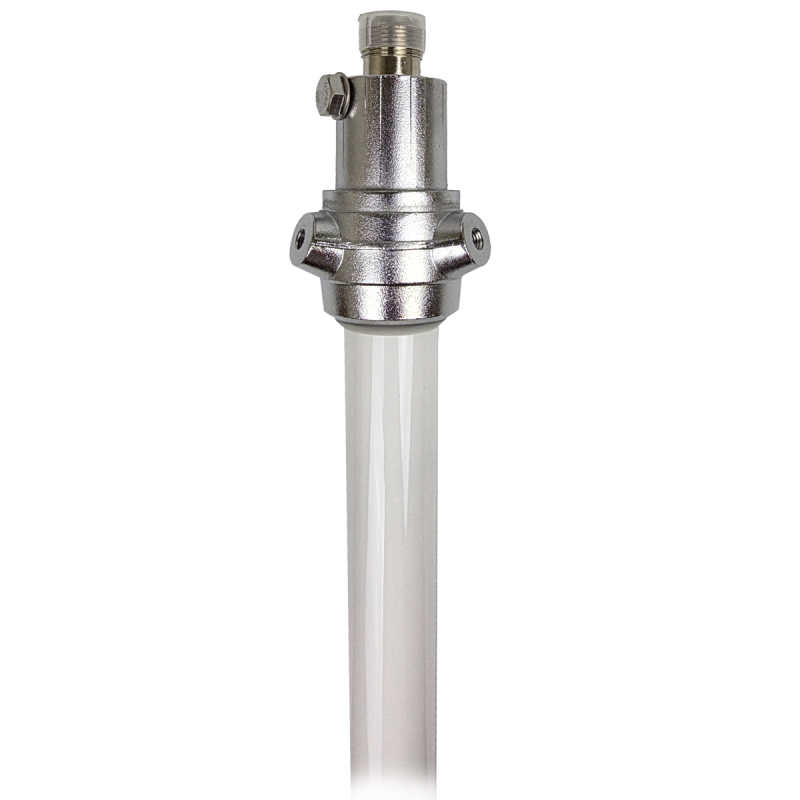

• тип крепления - на мачту;
• масса 900 г;
• артикул RU52199.
