МИРАН МФД-12-07-1 эхолот/РЛС/АИС

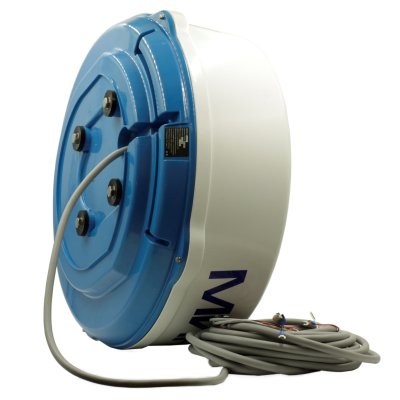

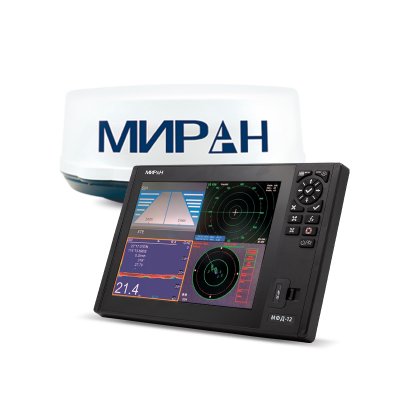

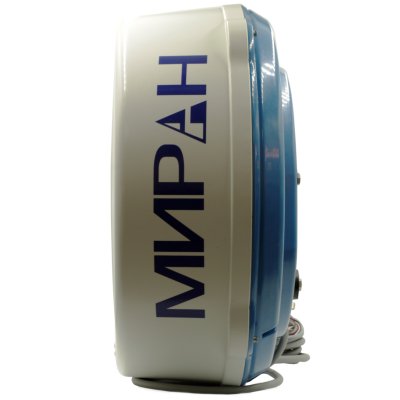

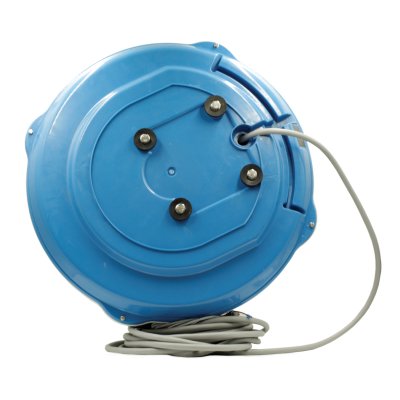

Миран МДФ-12-07-01 – навигационное устройство, для мониторинга судов внутреннего (вместимость до 1600 рег. тон) и смешанного (до 500 рег. тон) плавания, а также наземных объектов. Станция помогает обнаружить и идентифицировать другие суда, тем самым исключая столкновения, а также потенциально опасные ситуации при маневрировании надводного транспортного средства. Имеет сертификацию Российского классификационного общества и Российского морского регистра судоходства. Данная модификация системы комплектуется радарной антенной РА-07 закрытого типа с диаметром 55 см. Она защищена от влаги по стандарту IP56 и имеет широкий диапазон рабочих температур от -25 до +55 С°. Выходная номинальная мощность 4 кВт. Скорость вращения составляет 24+-2 оборота в минуту. Выдерживает ветровую нагрузку до 100 узлов - 51,5 м/с.

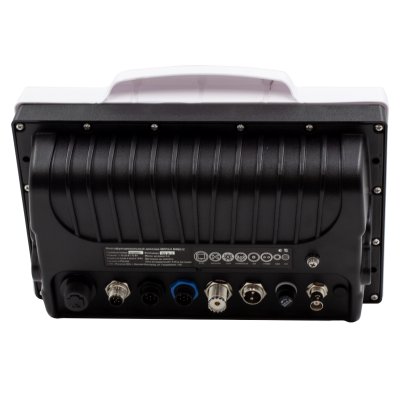

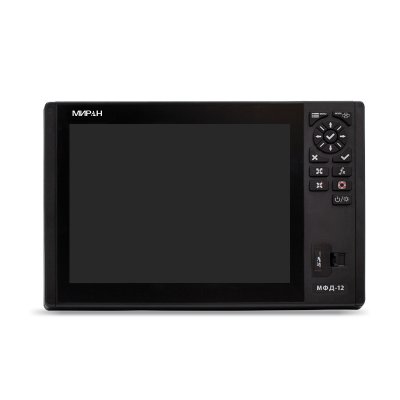

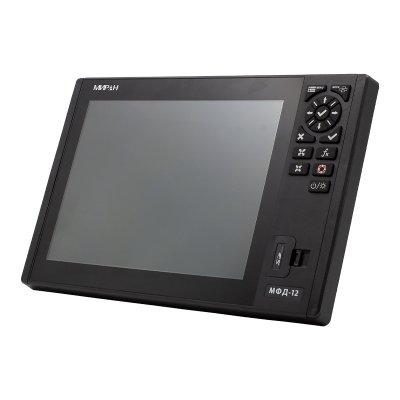

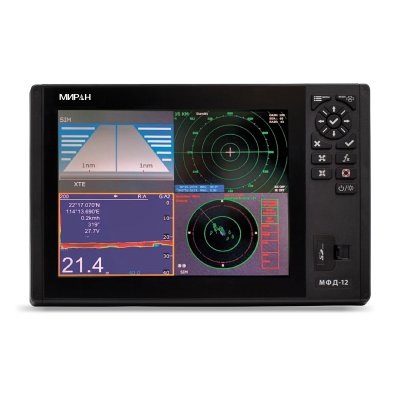

Основной блок включает ЖК-дисплей сверхвысокой яркостью с диагональю 12” дюймов и разрешением 1024*768. Он отображает различные метки (линия курса, шкала направлений, курсор, др) и буквенно-цифровую индикацию (дальность, длительность импульса, время следования, курс, др). Управление осуществляется через клавиши управления представленные на лицевой панели. Дополнительные функции оборудования - АИС класса B, ГНСС-приемник, картплоттер, эхолот. При использовании режима эхолота можно вывести на экран различную информацию от рельефности дна до плотности или однородности и даже скопление рыбы. Для работы гидроакустической опции в комплект поставки входит специальный датчик - трансдьюссер ТП-50/200 (на выбор пользователя). За связь со спутниками отвечает антенна "ГНСС-10" с кабелем 10 метров. Класс защиты этого элемента IP56.

Общие параметры:

• соответствие требованиям РКО и РМРС;
• функции ГНСС, АИС B, картплоттер, эхолот;
• цветной цифровой ЖК дисплей 12” 1024х768;
• поддержка меток, буквенно-цифровой индикации;
• автоматическая радиолокационная прокладка;
• защита основного блока IP44, антенна IP56;
• поддержка меток, буквенно-цифровой индикации;
• средство автоматической радиолокационной прокладки (САРП);
• антенна РА-07: мощность 4 кВт, частота 9410 МГц, диапазон Х, вес 15 кг, напряжение питания 10,5-40 В, скорость вращения 24 об/мин;
• датчик эхолота ТП-50/200: 68х31 мм (ДхВ), измерение глубины 0,4~300/0,4~900 м, мощность 300/600 Вт, частота 50/200 кГц, защита IP68, материал пластик/бронза;
• поддержка карт картплоттером S-57, C-MAP Max, K-Chart Mapping System, Navionics+.

Базовый комплект поставки: ЖК-дисплей многофункциональный Miran MFD-12, РЛС антенна РА-07, плата АИС 20, плата АТА 40, монтажный комплект, ЗИП, инструкция по эксплуатации, сертификат РКО, упаковка.

Опциональное оборудование: датчик эхолота ТБ-50/200, датчик температуры ДТ-1, роутер Миран МФДР.
