МИРАН МФД-12-09 радиолокационная станция

МИРАН МФД-12-09 радиолокационная станция для обнаружения и сопровождения надводных объектов в акваториях. Система определяет расстояние до объектов вокруг судна, что дает возможность избежать столкновения, обеспечивая навигационную безопасность. Наиболее эффективна при плотной навигации в узких проливах и в портах. Сответствует требованиям РКО и РМРС. Комплект оборудования включает радиолокационную антенну закрытого типа «РА-09» с диапазоном частот 9410 МГц+30 МГц. Такой тип антенны подходит для высокоскоростных судов. . Ветровая нагрузка до 100 узлов (51,5 м/с). Вес устройства не более 15 кг, а скорость имеет три режима: 24, 36 и 48 об/мин. Станция монтируется на судах внутреннего (вместимость до 1600 регистр. тон) и смешанного (до 500 регистр. тон) плавания.

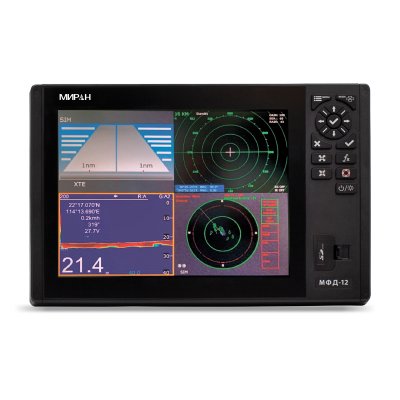

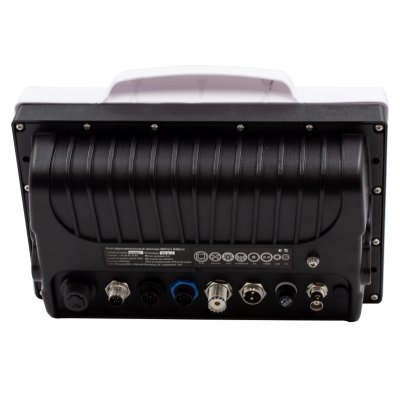

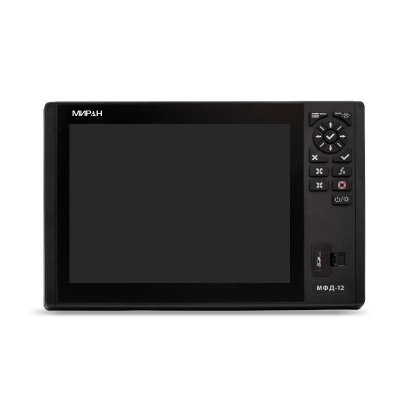

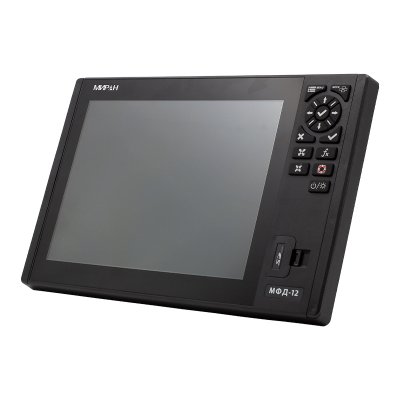

Установка включает основной блок МФД-12, представляющий 12” дюймовый многофункциональный ЖК-дисплей с элементами управления в виде кнопок. С обратной стороны находятся разъемы подключения. Класс защиты IP44. Основная особенность изделия — это поддерживаемые дополнительные функции эхолота, картплоттера, ГНСС-приемника и АИС В. Для функционирования опций необходимо приобрести оборудование, например для эхолота понадобится опциональный датчик, который фиксирует глубину и плотность рельефа дна, а также можно отмечать скопления рыбы. Картплоттер поддерживает карты C-MAP Max, K-Chart Mapping System, Navionics+, воспроизводит положение судна на карте.

Конфигурация системы:

• ЖК-дисплей 12” дюймов (4:3);
• вес не более 4 кг;
• размеры 365х86х255;
• потребляемая мощность 12 Вт;
• степень защиты IP44;
• температура эксплуатации от -10 до +55 °С;
• поддержка меток (линия курса, шкала направлений, кольцо дальности, курсор и т.д.);
• отображение буквенно-цифровой индикации (дальность, длительность импульса, сигнализация радара, время следования, навигационные данные и др.);
• средство автоматической радиолокационной прокладки (САРП);
• режимы отображения по северу (NU), по путевой точке (WP), по курсу (CU), по стабилизированному курсу (HU);
• базовая всемирная карта;
• встроенные данные о приливах по всему миру;
• макс. целей АИС на дисплее 700;
• частота АИС 156,026 - 162,025 МГц;
• приемник ГНСС до 50 спутников вычисления местоположения.

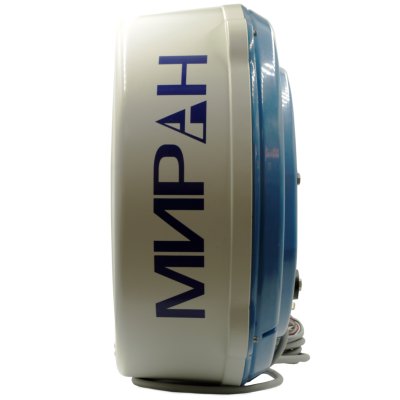

Основные параметры радиолокационной антенны РА-09::

• закрытый тип;
• габариты: диаметр 507 мм, высота 256,9 мм;
• вес не более 15 кг;
• рабочие температуры от -25 до +55 °С;
• класс защиты IP56;
• мощность 4 кВт;
• диапазон X, частота 9410 МГц +30 МГц;
• скорость вращения 24, 36 и 48 об/мин.

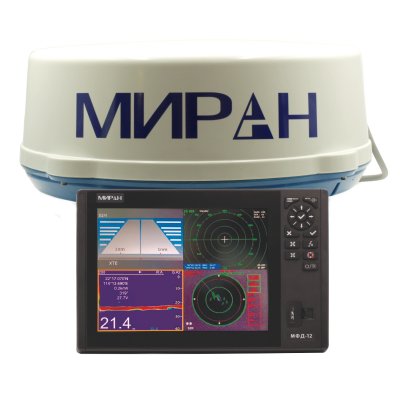

Стандартная комплектация: основной блок «МФД-12-09», антенна радарная закрытого типа «РА-09», плата АТА (40 целей), плата АИС (20 целей), комплект ЗИП, монтажный комплект, инструкция.

Дополнительное оборудование: радарные антенны «РА-07», «АМ-12», «АМ-18»; датчики эхолота «ТБ/ТП-50/200», «ТБ-1-50/200»; датчик температуры «ДТ-1»; ГНСС антенна «ГНСС-10» (с кабелем 10 м); роутер «Миран МФДР».
