МИРАН МФД-12-12 радиолокационная станция

МИРАН МФД-12-12 радиолокационная установка для мониторинга и идентификации надводных объектов в акваториях. Система определяет расстояние до объектов вокруг судна, что дает возможность избежать столкновения, обеспечивая навигационную безопасность. Наиболее эффективна при плотной навигации в узких проливах и в портах. Соответствует требованиям Российского Классификационного Общества. Данная модификация комплектуется радиолокационной антенной «АМ-12» длинной 1,2 м с диапазоном частот 9410 МГц+30 МГц. Вес устройства не более 26 кг, а скорость вращения 24 об/мин. Максимальная нагрузка ветра до 100 м/с. Станция монтируется на судах внутреннего (вместимость до 1600 регистр. тон) и смешанного (до 500 регистр. тон) плавания.

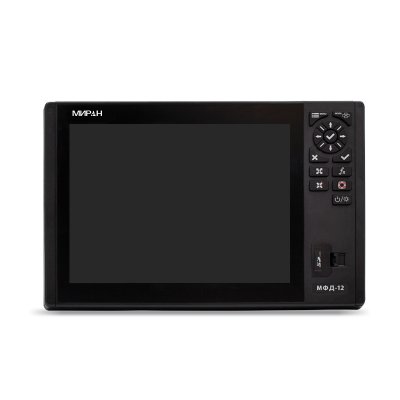

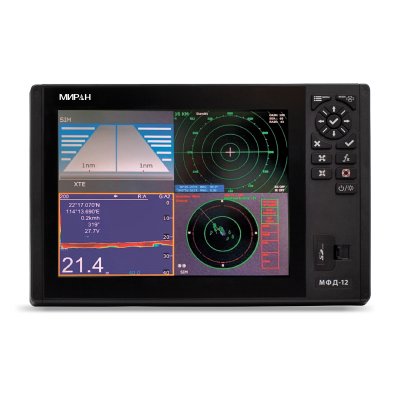

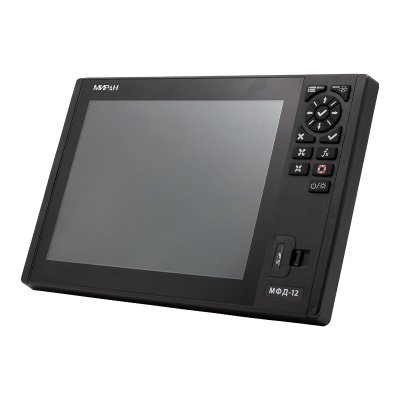

Радиолокационная система включает основной блок МФД-12, представляющий 12” дюймовый ЖК-дисплей с элементами управления в виде кнопок. С обратной стороны находятся разъемы подключения. Класс защиты IP44. Основная особенность изделия — это поддерживаемые дополнительные функции эхолота, картплоттера, ГНСС-приемника и АИС В. Для функционирования опций необходимо приобрести оборудование, например для эхолота понадобится опциональный датчик, который фиксирует глубину и плотность рельефа дна.

Конфигурация станции:

• ЖК-дисплей 12” дюймов (4:3);
• вес не более 4кг;
• размеры 365х86х255 мм;
• потребляемая мощность 12 Вт;
• степень защиты IP44;
• температура эксплуатации от -10 до +55 °С;
• поддержка меток (линия курса, шкала направлений, кольцо дальности, курсор и т.д.);
• отображение буквенно-цифровой индикации (дальность, длительность импульса, сигнализация радара, время следования, навигационные данные и др.);
• средство автоматической радиолокационной прокладки (САРП);
• режимы отображения по северу (NU), По путевой точке (WP), По курсу (CU), По стабилизированному курсу (HU);
• базовая всемирная карта;
• встроенные данные о приливах по всему миру;
• макс. целей АИС на дисплее 700;
• частота АИС 156,026 - 162,025 МГц;
• приемник ГНСС до 50 спутников вычисления местоположения.

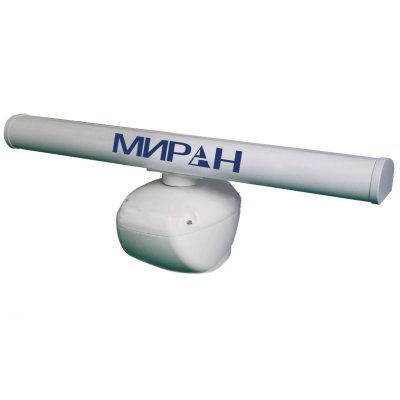

Основные параметры радиолокационной антенны АМ-12:

• габариты 1250х435х440 мм;
• вес не более 26 кг;
• рабочие температуры от -25 до +55 °С;
• класс защиты IP56;
• диапазон X, частота 9410 МГц +30 МГц;
• скорость вращения 24 об/мин.

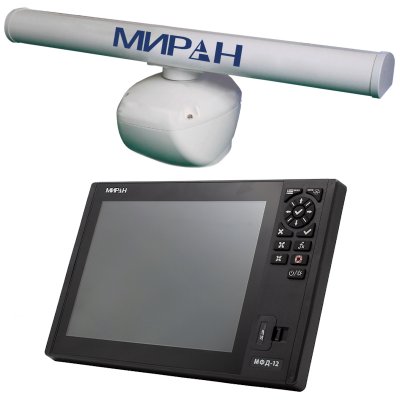

Комплект поставки: основной блок «МФД-12-12», антенна радарная «АМ-12» (1,2 метра), плата АТА (40 целей), плата АИС (20 целей), комплект ЗИП, монтажный набор, инструкция по эксплуатации.

Дополнительные опции: радарные антенны «РА-07», «РА-09», «АМ-18»; датчики эхолота «ТБ/ТП-50/200», «ТБ-1-50/200»; датчик температуры «ДТ-1»; ГНСС антенна «ГНСС-10»; роутер «Миран МФДР».
