МИРАН МФД-8-09-1 эхолот/РЛС/АИС

Миран МДФ-8-09-01 – навигационное устройство, для мониторинга судов внутреннего (вместимость до 1600 рег. тон) и смешанного (до 500 рег. тон) плавания, а также наземных объектов. Станция помогает обнаружить и идентифицировать другие суда, тем самым исключая столкновения, а также потенциально опасные ситуации при маневрировании надводного транспортного средства. Имеет сертификацию Российского классификационного общества и Российского морского регистра судоходства.

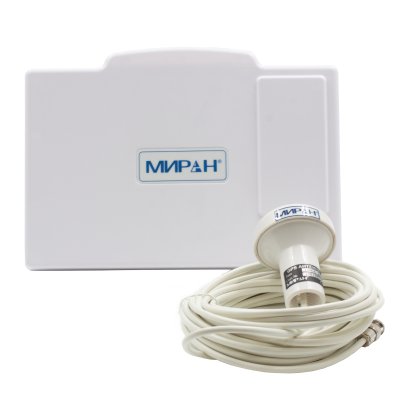

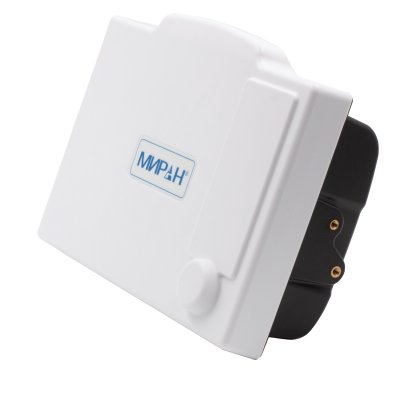

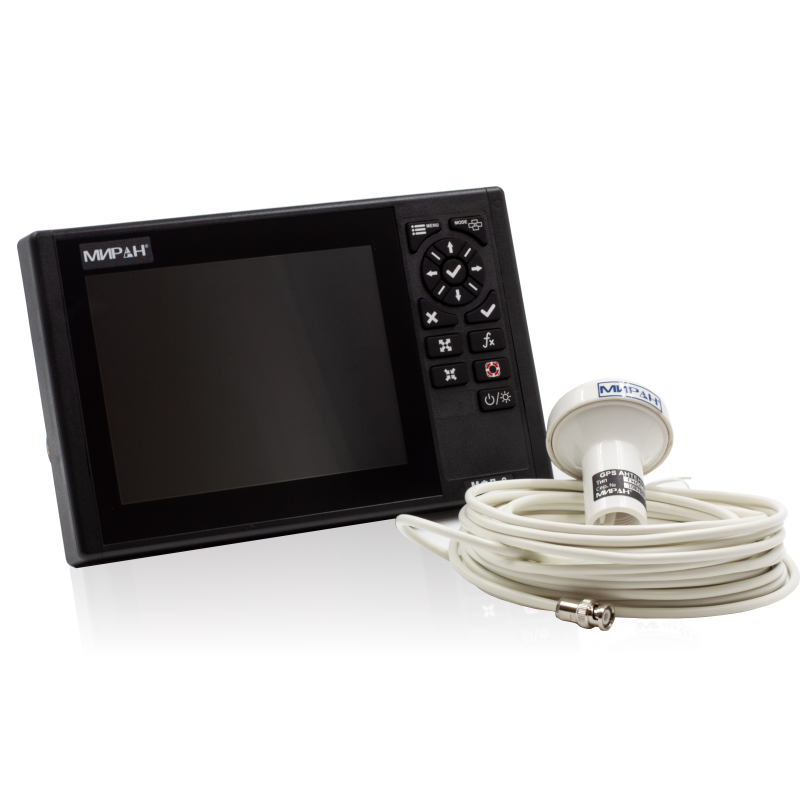

Главной особенностью системы навигации МФД-8-09 является возможность ее эксплуатации в качестве картплоттера, эхолота транспондера АИС класса В или радара. При использовании актуальных карт K-Chart 2.0, K-Chart 3.0, C-Map Max and Navionics+ и подключении приемника ГНСС-10, который идет в комплекте с 10 м кабеля, устройство будет отображать судно на карте. Поставляемый с устройством трансдьюссер ТП-50/200 отображает рельеф дна, глубину и расположения рыбы. Модуль АИС класса В непрерывно обменивается навигационной информацией между судами и береговыми станциями в УКВ диапазоне. Наличие радарной антенны РА-09 открывает возможность использовать устройство как радиолокационную станцию. Антенна имеет закрытый тип. Она защищена от влаги по стандарту IP56 и имеет широкий диапазон рабочих температур от -25 до +55 С°. Выходная максимальная мощность 4 кВт. Включает несколько режимов скорости вращения: короткий (48+-2 об/мин), средний (36+-2 об/мин) и большой (24+-2 об/мин) диапазон. При подключении метеодатчика Миран РОСА на экране отображается погодная обстановка.

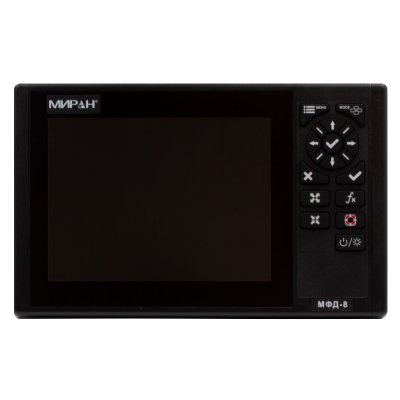

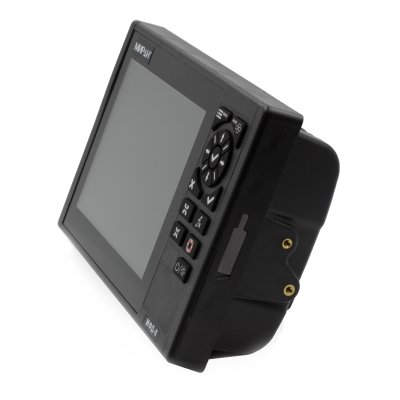

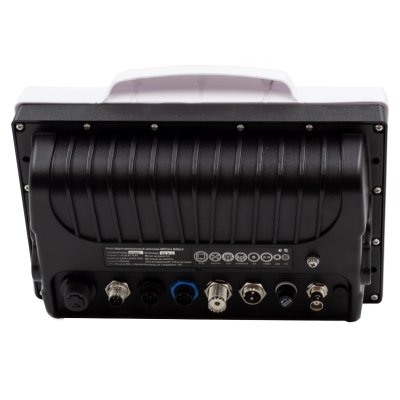

Вся получаемая информация выводится на основном блоке, представляющим себя многофункциональный LCD дисплей диагональю 8 дюймов с разрешением 1024х768. Он отображает различные метки (линия курса, шкала направлений, курсор, др) и буквенно-цифровую индикацию (дальность, длительность импульса, время следования, курс, др). Управление осуществляется при помощи клавиш управления расположенных на лицевой панели. Порты для подключения дополнительных устройств расположены с обратной стороны изделия.

Основные параметры:

• соответствие требованиям РКО и РМРС;
• функции ГНСС, АИС B, картплоттер, эхолот;
• цветной цифровой ЖК дисплей 8” 1024х768;
• автоматическая радиолокационная прокладка;
• защита основного блока IP44, антенна IP56;
• габариты: МФД-8-09 187х288*79 мм; РА-09 507х256,9 мм (ДхМ);
• поддержка меток (линия курса, шкала направлений, кольцо дальности, курсор и т.д.);
• отображение буквенно-цифровой индикации (дальность, длительность импульса, сигнализация радара, время следования, навигационные данные и др.);
• средство автоматической радиолокационной прокладки (САРП);
• режимы отображения по северу (NU), по путевой точке (WP), по курсу (CU), по стабилизированному курсу (HU);
• базовая всемирная карта;
• встроенные данные о приливах по всему миру;
• частота АИС 156,026 - 162,025 МГц;
• приемник ГНСС поддерживает до 50 спутников вычисления местоположения.

Базовый комплект поставки: ЖК-дисплей многофункциональный Miran MFD-8-09-1, РЛС антенна РА-09, плата АИС, плата АТА, монтажный комплект, ЗИП, инструкция по эксплуатации, упаковка.

Опциональное оборудование: датчик эхолота ТБ-1-50/200, датчик температуры ДТ-1, роутер Миран МФДР, УКВ-антенна (для функций АИС) – «АШ-1,2-01».
