МИРАН РЛС-19-12-1

МИРАН РЛС-19-12-1 – навигационная радиолокационная станция отечественной разработки. Предназначена для обеспечения безопасности судовождения и предотвращения столкновений. Изготовлена в соответствии с требованиями правил Российского Классификационного Общества и Российского Морского Регистра Судоходства. Устанавливается на судах внутреннего и смешанного плавания вместимостью до 10000 рег. тонн. РЛС определяет дальность, скорость и геометрически параметры объектов в акватории.

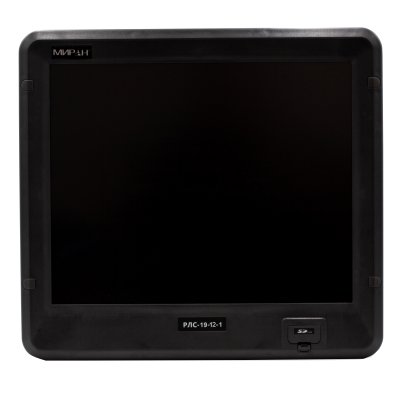

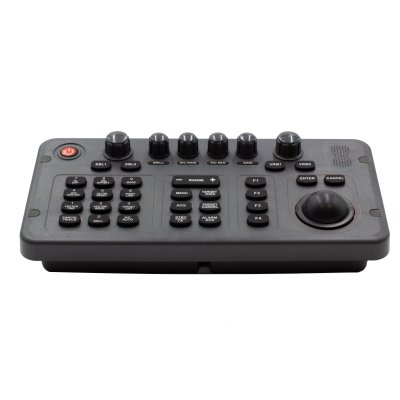

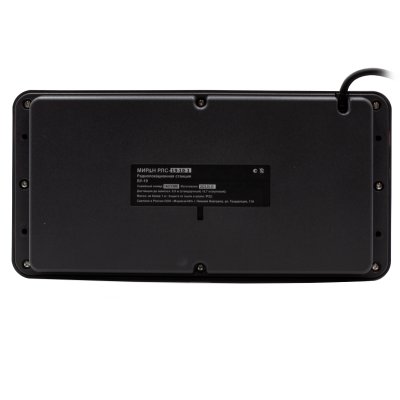

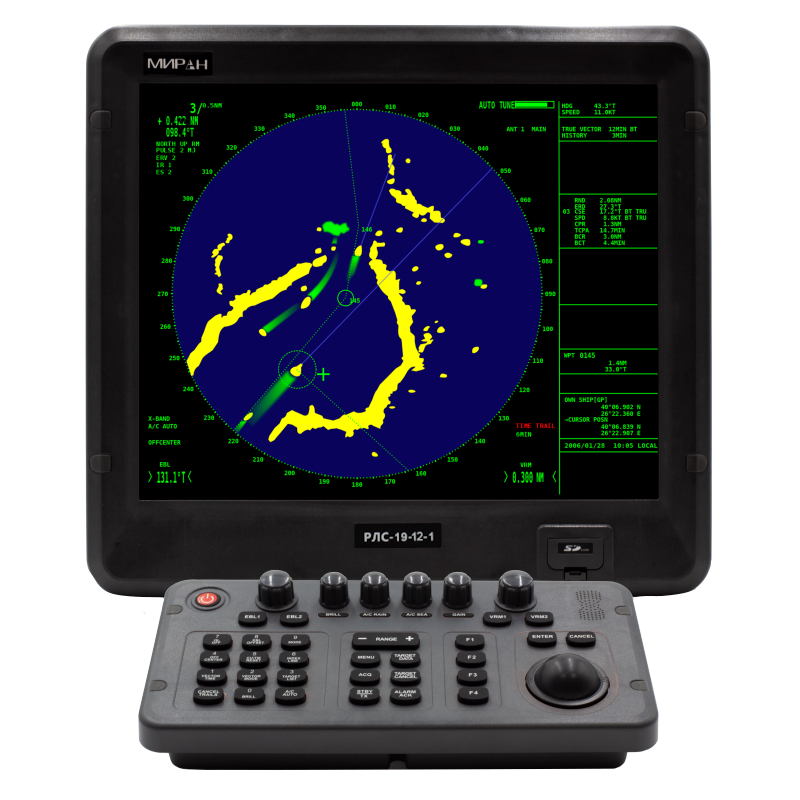

Система состоит из трех компонентов: 19 дюймовый экран с блоком процессора «ЭБП-19», блок управления «БУ-19» и радарная антенна «АМ-18». Матрица, используемая в дисплее - TFT. Она исключает мерцание экрана и обеспечивает яркое, контрастное, насыщенное цветом изображение. Блок управления имеет настольный тип в виде клавиатуры с защитой от пыли и влаги IP22. На нем расположены клавиши вызова функций и шаровой манипулятор. Внешняя радарная антенна соответствует классу влагостойкости по IP56. Способна выдержать ветровую нагрузку до 100 м/с. Скорость вращения составляет 24 0б/мин, а мощность 12 кВт.

В РЛС доступно ручное или автоматическое обнаружение и отслеживание до 40 радиолокационных целей. Внутренний микропроцессор вычисляет данные цели, такие как скорость и курс, а также отображает результаты в буквенно-цифровом и векторном виде. Чтобы обеспечить надежность отображаемых данных о цели, радар должен быть соответствующим образом настроен на минимальные отражения волн и шума. Более подробное описание функций радиолокационной станции смотрите в инструкции.

Основные параметры:

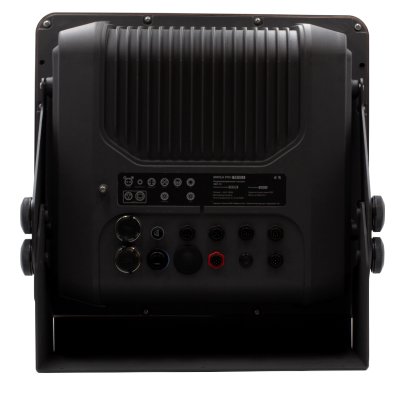

• габариты модуля «ЭБП-19» 454х223х460 мм, вес не более 12 кг;
• потребляема мощность 180 Вт;
• система индикации ЖК-цифровой дисплей 19-дюймов, 32 разрядный TFT дисплей;
• метки: линия курса, шкала направлений, кольца дальности, VRM, индикатор настройки EBL, курсор, охранная зона, метка сервера;
• буквенно-цифровая индикация: дальность, интервал колец дальности, длительность импульса, режим ожидания, сигнализация радара, пеленг на курсор и др;
• средство Автоматической Радиолокационной Прокладки (САРП): 40 ручных целей или 20 автоматических +20 ручных;
• дисплей АИС: автоматическое отслеживание; отображение названия судна, MMSI, позывной, дальность/пеленг, скорость/курс, L/L, CPA/TCPA;
• температура эксплуатации модуля «ЭБП-19»: -10/+50 °С, защита от влаги IP44;

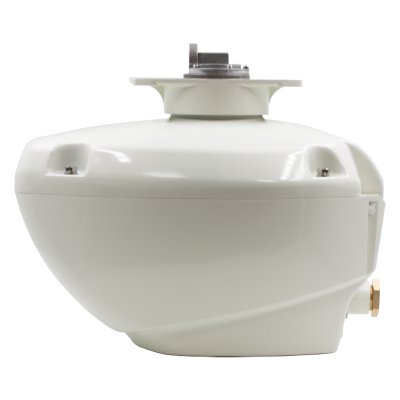

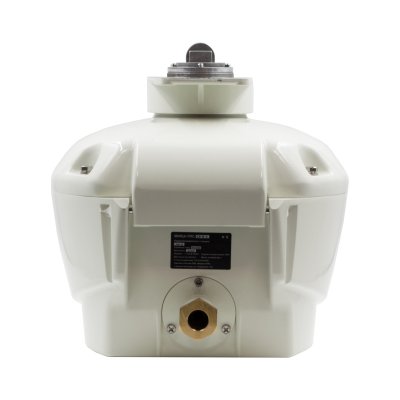

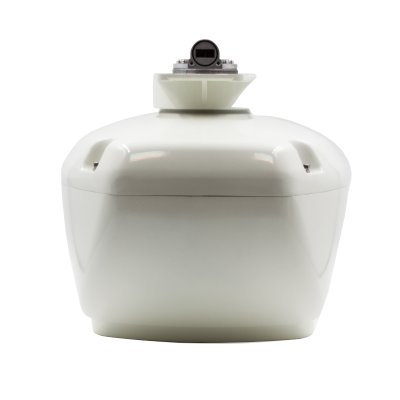

• радарная антенна АМ18: частота 9410 МГц, мощность 12 кВт, вращение 24 об/мин, вес не более 26 кг, защита IP56, максимальная скорость ветра 100 м/с, температура применения от -25 до +50 °С.

Стандартный комплект включает: экран 19” дюймов совмещенный с блоком процессора «ЭБП-19», радарная антенна «АМ18», блок управления «БУ-19», антенный кабель 20 м, кабель питания 3 м.

Дополнительное оборудование: устройство обогрева «УО8».
