Миран СК-2

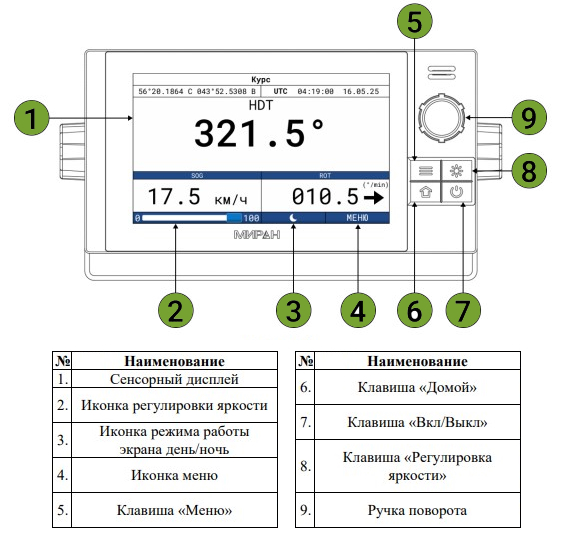

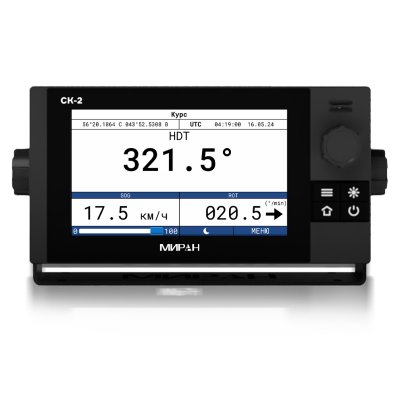

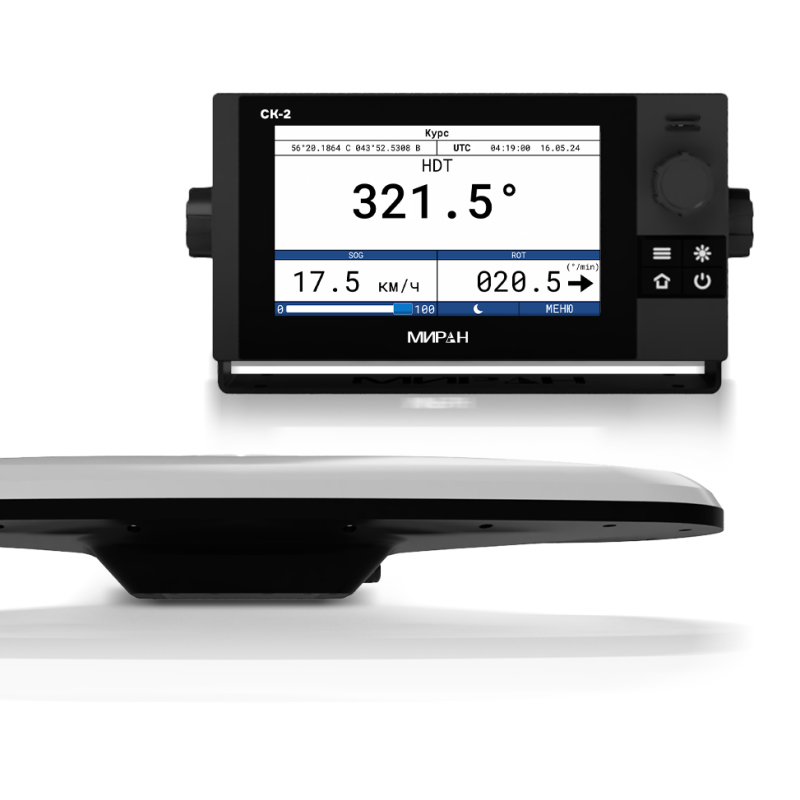

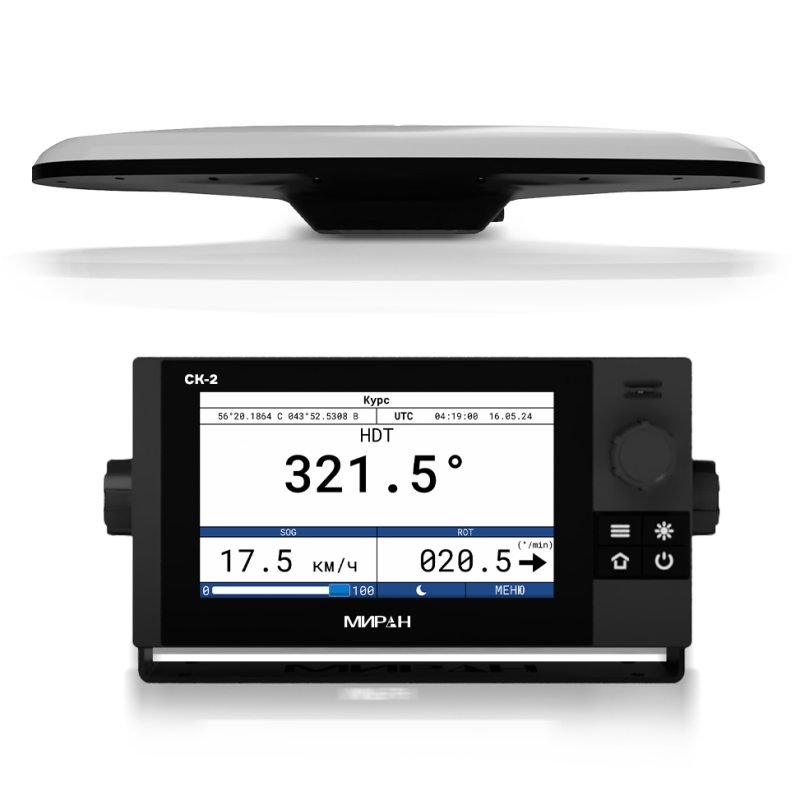

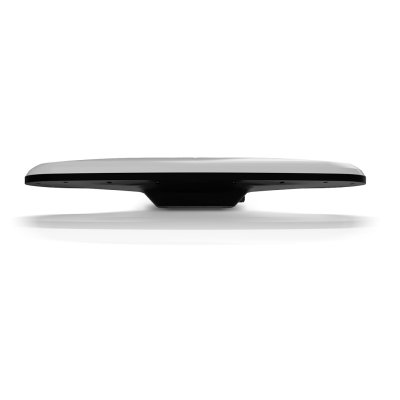

Миран СК-2 - спутниковый компас для точного определения курса и пространственной ориентации судна. Устройство состоит из двух ключевых компонентов: антенного блока АСК-76 и блока отображения и управления ДСК-7. Антенна АСК-76 является многосистемным высокочувствительным приемником, способным одновременно обрабатывать сигналы четырех глобальных навигационных спутниковых систем: GPS, Глонасс, BeiDou и Galileo. Работает с более чем 1100 каналами приема, что обеспечивает помехоустойчивость и доступность сигнала в сложных условиях. Корпус антенны рассчитан на эксплуатацию в диапазоне температур от -40 до +55°C и имеет степень защиты от влаги IP56. Блок ДСК-7 выполняет функции мощного вычислительного центра и удобного интерфейса для взаимодействия с экипажем. Он оснащен ярким 7-дюймовым цветным экраном с разрешением 1024х600 пикселей. Поддерживает русский и английский языки. Устройство отображает текущий курс, крен, дифферент и другие параметры. Для достижения максимальной точности и стабильности информация со спутниковых приемников объединяется с показаниями встроенных датчиков: гироскопа, акселерометров и датчиков наклона. Эта синтезированная система позволяет прибору мгновенно компенсировать бортовую и килевую качку, а также кратковременные потери спутникового сигнала, продолжая выдавать точные данные.

С помощью интерфейсов передачи данных, таких как RS-422/485 и Ethernet (LAN), компас в реальном времени передает информацию на радиолокационные станции (РЛС), системы автоматической идентификации (АИС), электронные картографические системы (ЭКНИС), авторулевые и другое оборудование. Стоит отметить точность определения курса, которая достигает значения до 0,2°. Такая точность недостижима для традиционных гирокомпасов, на работу которых влияют скорость судна, широта и геомагнитные возмущения. Полное отсутствие движущихся механических частей, характерное для спутниковых компасов, исключает необходимость регулярного технического обслуживания и калибровок, требуемых для механических гирокомпасов. Устройство имеет типовое одобрение Российского морского регистра судоходства и соответствует всем международным требованиям, включая правила СОЛАС, резолюции ИМО и стандарты IEC. В связи с этим оборудование может применятся на разных судах от крупных коммерческих и пассажирских лайнеров до рыбопромысловых судов, яхт и катеров. Кроме того, высокая точность делает его незаменимым инструментом для выполнения гидрографических работ и научных океанографических исследований.

Основные параметры:

• рабочие диапазоны, МГц: GPS: 1163.95 - 1587.42;

  Glonass: 1191.795 – 1605.375;
  BeiDou: 1256.520 – 1591.788;
  GALILEO: 1163.95 – 1587.42;
• число отслеживаемых спутников 1100+;
• точность определения курса 0,2°;
• время определения местоположения: холодный старт: 60 сек;

  тёплый старт: 30 сек;
  горячий старт: 10 сек;
• герметичность корпуса антенны IP56;
• размеры и вес антенны: 760х224х109 мм, 4 кг;

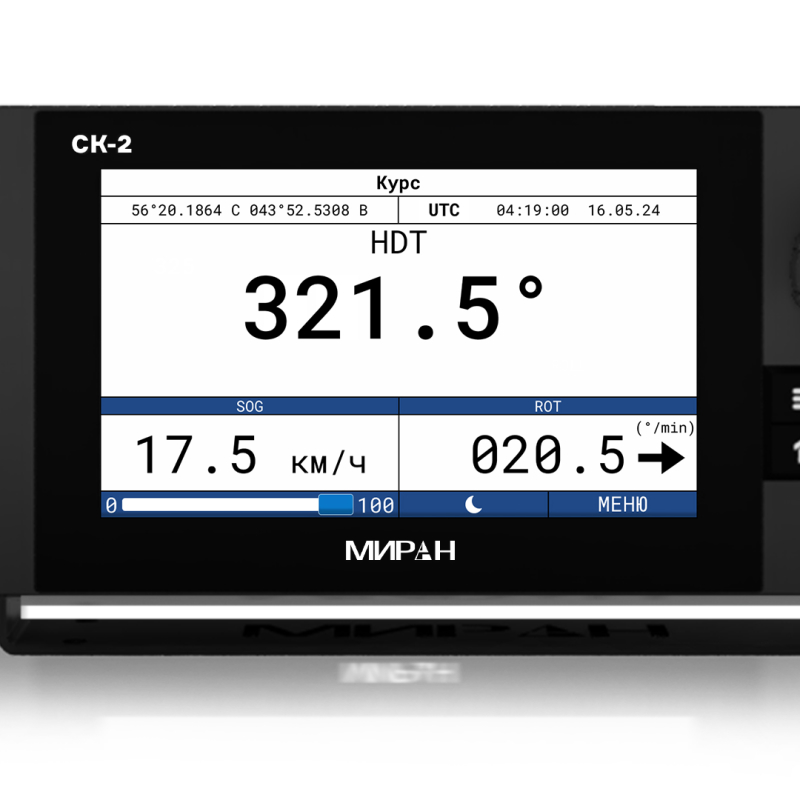

• цветной IPS TFT LCD 7" дюймов;
• питание 12-24 ВТ;
• поддержка английского и русского языка;
• интерфейсы: RS-422/485, Ethernet, RTCM 2.3; RTCM 3.0 и выше;
• потребляемая мощность 10 Вт;
• защита от влаги блока управления IP44;
• габариты и масса блока: 275х146х90.5 мм, 1.28 кг.

Комплект включает: блок управления и отображения ДСК-7, антенна АСК-76, монтажный комплект, ЗИП, паспорт изделия, руководство по эксплуатации,
