Многосайтовая система радиосвязи

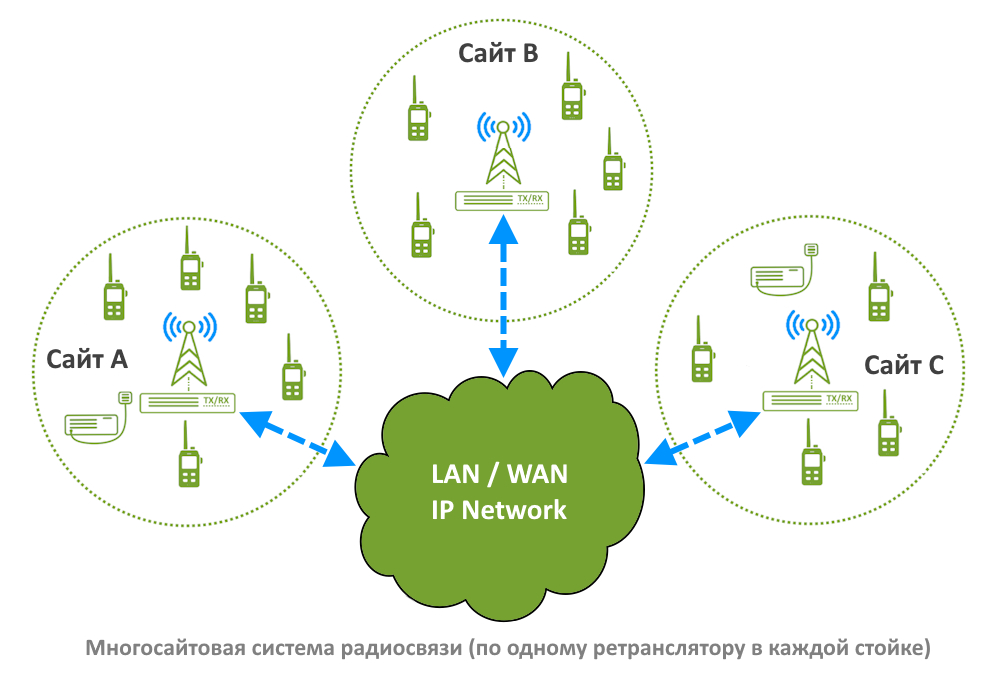

Multi-site Radio System - это система радиосвязи, состоящая из несколько территориально распределённых сайтов (узлов) объединённых в единую инфраструктуру по IP протоколу в сетях LAN (Local Area Network) и WAN (Wide Area Network) с общей логикой маршрутизации вызовов. В каждом сайте, как правило, размещается один ретранслятор, а при повышенной нагрузке - несколько репитеров, работающих в режиме псевдотранка.
В отличие от односайтовой системы радиосвязи, которую мы рассмотрели в предыдущей статье, многосайтовая включает несколько базовых станций, расположенных в разных точках и объединённых с использованием IP-протокола. Подключение осуществляется физически с применением витой пары и порта Ethernet. Внимания заслуживают бренды Excera, Caltta и Kirisun, которые развивают свои технологии формирования голосовой и информационной связи без использования фиксированной инфраструктуры. Это дает возможность для быстрого построения многоузловой узкополосной сети без прокладки кабелей к каждому конечному устройству.

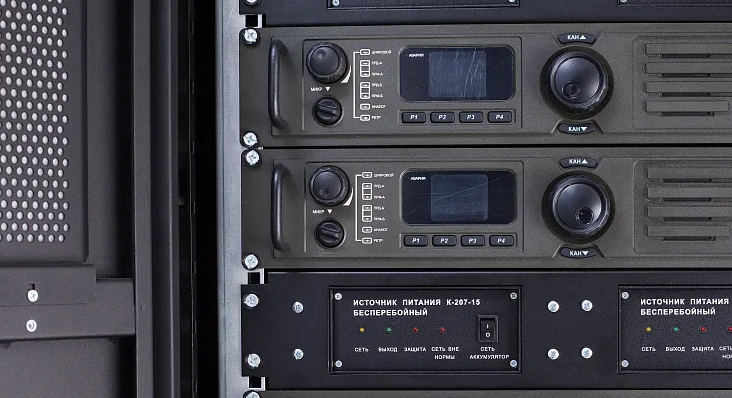

С технической точки зрения многосайтовая система строится на базе цифровых стандартов. Это обеспечивает эффективное использование частотного ресурса. Каждый сайт оснащается ретранслятором, который может работать как в цифровом, так и в аналоговом режиме. Для корректной синхронизации и маршрутизации трафика назначается ведущий (главный) репитер. Устройство с такими правами в сети может быть только одно, в то время как другие ретрансляторы должны быть настроены как ведомые и зарегистрированы на главном оборудовании для IP-соединения. Ведомые устройства контролируются и управляются ведущим. Все настройки происходят через программное обеспечение. Каждая станция принимает радиосигнал от абонента, оцифровывает его и передаёт через сеть другим сайтам. На принимающей стороне сигнал восстанавливается и повторно транслируется в эфир.

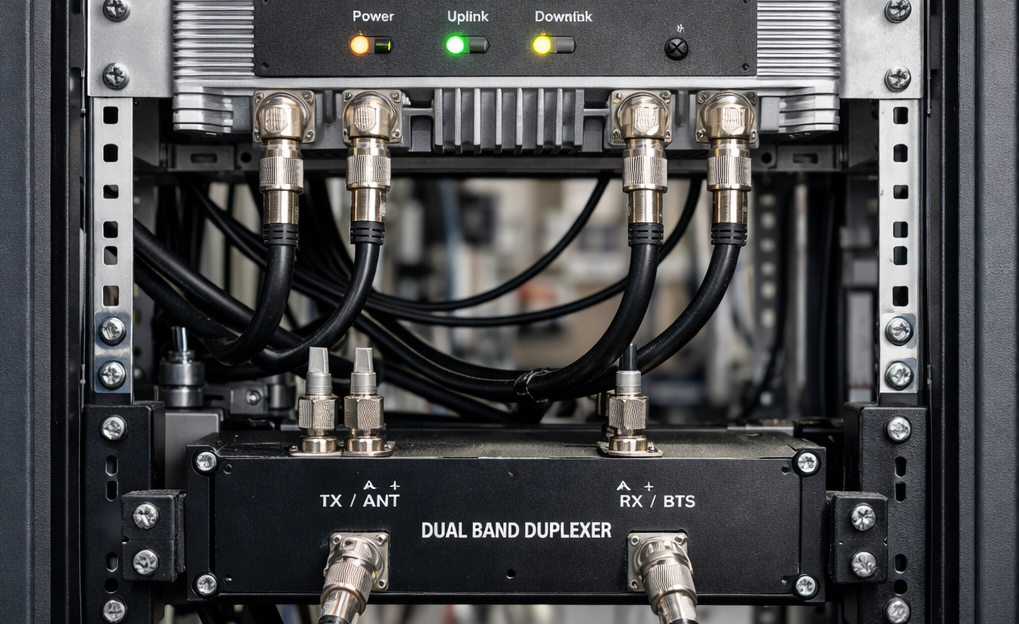

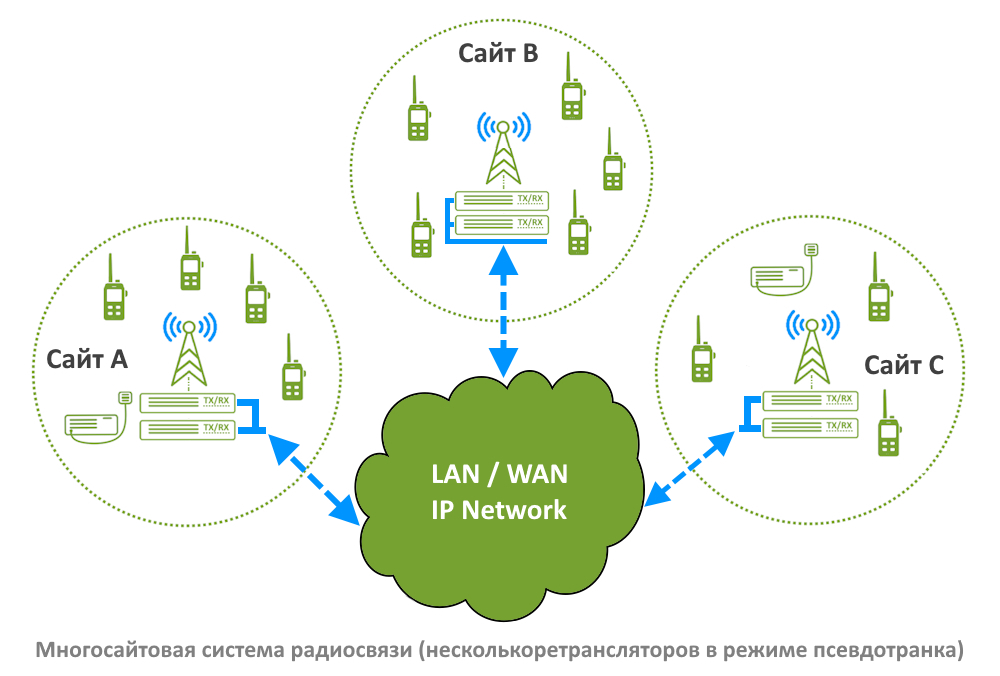

В более нагруженных конфигурациях систем связи на одном сайте применяются несколько ретрансляторов, объединённых в режиме псевдотранка. Принцип работы строится на динамическом распределении нагрузки. Когда абонент инициирует вызов, его радиостанция анализирует доступные каналы в рамках своей группы. Если один из каналов свободен, происходит захват канала и передача информации. При этом репитер передаёт данные о занятии канала на другие сайты системы. Если вызов относится к межсайтовой разговорной группе, аудиопоток маршрутизируется на удалённые сайты, где также активируется соответствующий ретранслятор. Таким образом, обеспечивается синхронное вещание в нескольких зонах покрытия. Аппаратная реализация одного узла с несколькими ретрансляторами предполагает использование комбайнеров для объединения выходной мощности в одну антенну либо разнесённых антенн с соблюдением частотной селективности.

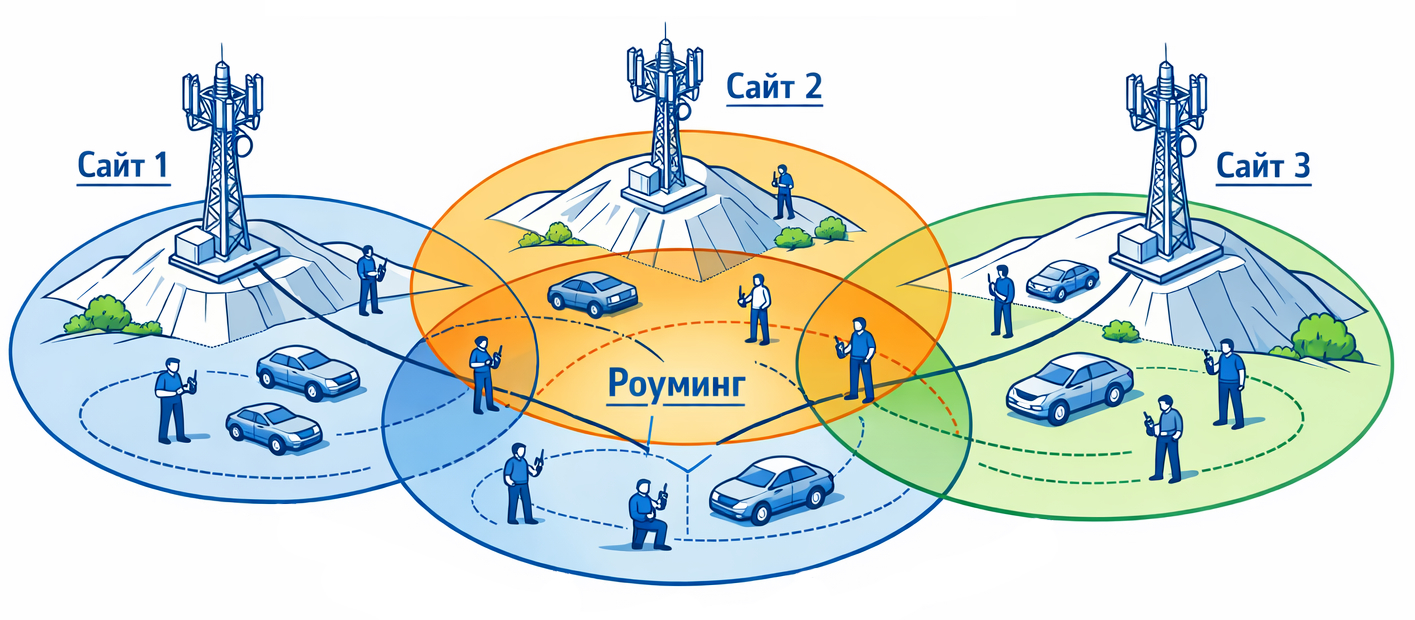

Для надежной работы в многосайтовой радиосети абонентское оборудование должно обладать рядом функций. В цифровых стандартах это автоматический выбор сайта по уровню сигнала, приоритетные вызовы, работа с группами и возможность быстрого переключения каналов. Важно наличие механизма идентификации абонента и диспетчерского контроля: без этого система теряет управляемость при росте числа пользователей. Примером такого механизма выступает диспетчерское программное обеспечение, как "Хайтерус" (Hyterus). Такой комплекс позволяет диспетчеру видеть местоположение абонентов на карте, инициировать групповые и индивидуальные вызовы, вести запись переговоров и принудительно подключаться к разговору.
Таким образом, архитектура многосайтовой системы радиосвязи не является жёстко заданной. Начинать можно с одного ретранслятора на сайт и IP-объединения, а по мере роста трафика переходить на псевдотранк. При правильном проектировании, учёте радиочастотной обстановки и корректной настройке IP-маршрутизации система обеспечивает стабильную радиосвязь на больших территориях без избыточных затрат и усложнения инфраструктуры.
