Односайтовая система радиосвязи

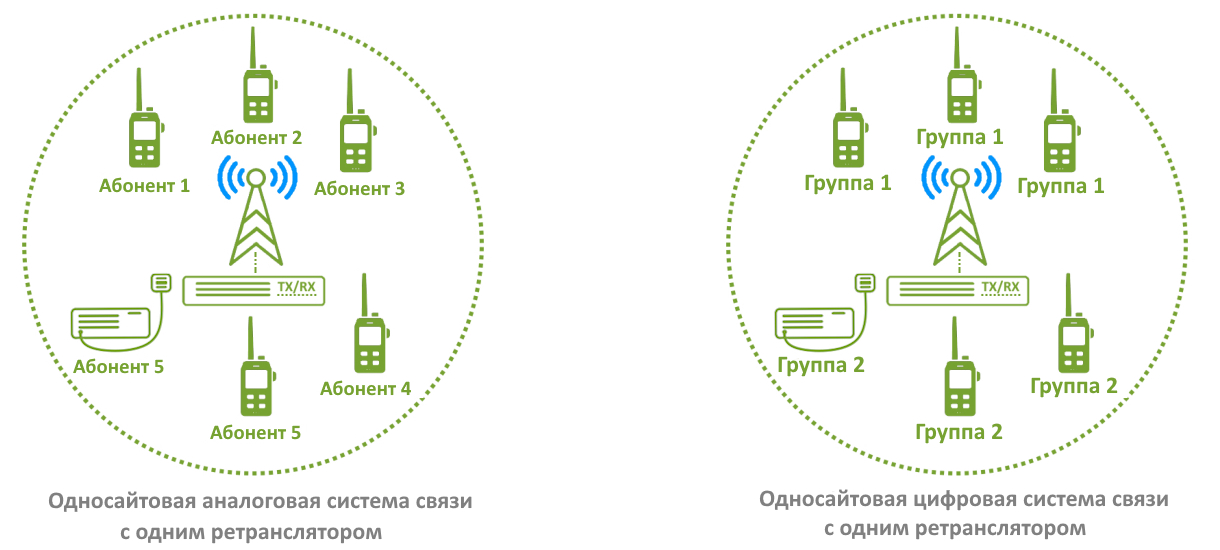

Самая простая односайтовая система включает в себя один ретранслятор. Репитер принимает сигнал от абонентских радиостанций на одной частоте и передаёт на другой с увеличенной мощностью. Пользовательские рации, при этом, настроены зеркально относительно частот ретранслирующего устройства. Проще говоря, частота приема (RX) станции будет равна частоте передачи (TX) репитера и наоборот со второй парой частот. При проектировании системы необходимо учитывать размещение антенны таким образом, чтобы она находилась как можно выше в центральной зоне обслуживания абонентов. Длина коаксиального кабеля между АФУ и телекоммуникационной стойкой должна быть минимально возможной для снижения затухания и поддержания высокого качества сигнала. В аналоговой системе для одновременной радиосвязи используется только одна группа, тогда как в цифровой системе благодаря технологии TDMA на одном частотном канале могут работать две группы пользователей одновременно.

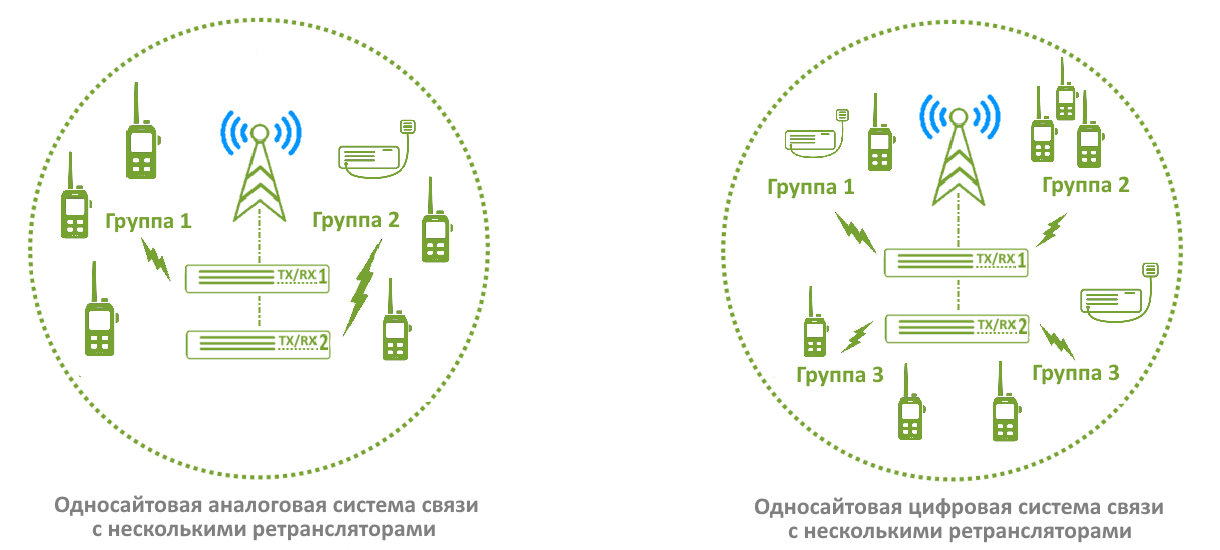

При росте числа абонентов или при увеличении сеансов связи возникает необходимость в расширении количества рабочих групп. Решают задачу через установку нескольких ретрансляторов установленных в одной стойке. В обычном режиме, который часто называют многоканальным или режимом фиксированных каналов, каждый репитер работает на своей заранее определённой паре частот. Абонентские радиостанции в этом случае также жёстко привязаны к выбранному каналу, и для перехода на другой требуется ручное или заранее запрограммированное переключение.

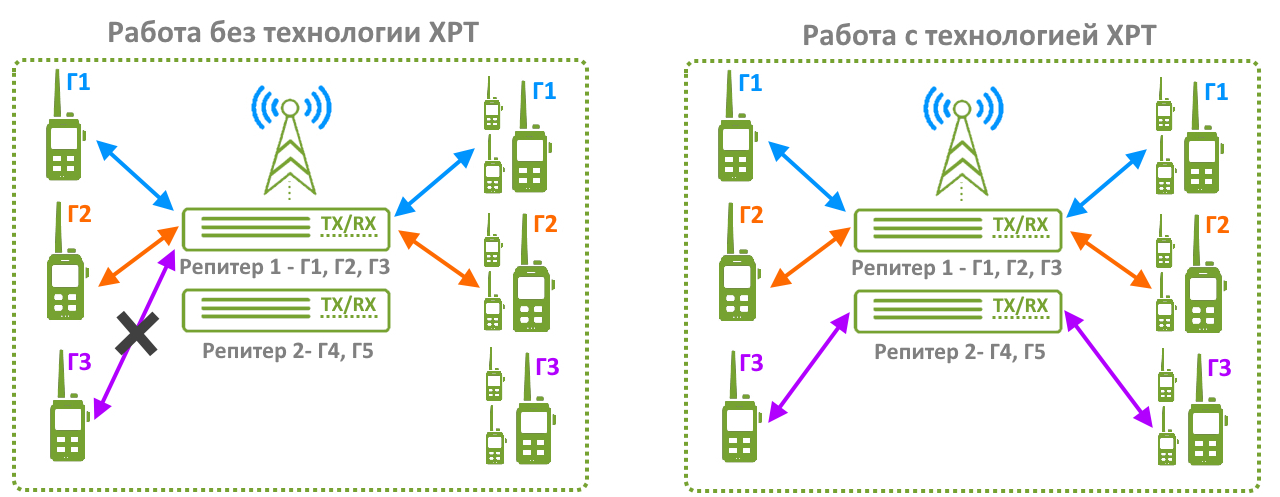

Однако у режима фиксированных каналов есть ограничения, связанные с неравномерным использованием ресурсов. В реальной эксплуатации один канал может быть перегружен, в то время как другой остаётся почти неиспользуемым, что снижает общую эффективность системы. Для решения этой проблемы в рамках односайтовых систем был разработан режим псевдотранкинга, примером которого является цифровая технология Hytera XPT. В данном случае несколько ретрансляторов объединяются в единый пул радиоресурсов, а распределение каналов между абонентами происходит автоматически в момент начала передачи. Радиостанция не закрепляется за конкретным частотным каналом, а получает временный доступ к любому свободному слоту в системе, по окончании передачи ресурс возвращается в общий пул.

Псевдотранкинговая односайтовая система по своему принципу работы приближается к полноценным транкинговым сетям, но при этом не требует выделенного канала и сложной сетевой инфраструктуры. Вся логика распределения каналов реализуется на уровне ретрансляторов и абонентских радиостанций. Это позволяет существенно повысить пропускную способность системы при том же количестве частот и ретрансляторов, особенно в условиях большого числа пользователей с короткими и нерегулярными сеансами связи. Для конечного пользователя такая система выглядит более удобной, поскольку исчезает необходимость следить за занятостью каналов и вручную выбирать свободный.

В качестве аппаратной базы для односайтовых систем применяются профессиональные ретрансляторы различных производителей, в том числе Hytera HR1065, Lira DR-4000, Аргут DR60-DMR VHF, Racio RD3000 UHF, Ecxera ER9000(H), Эрика-Р161Т и др. В зависимости от условий эксплуатации и требований к радиосети используются модели диапазонов VHF и UHF, как в аналоговом, так и в цифровом исполнении. Для цифровых односайтовых систем Hytera возможно применение диспетчерского программного обеспечения Хайтерус (Hyterus), с помощью которого можно организовать централизованный контроль абонентов, управление группами, регистрацию событий и мониторинг работы радиосети без усложнения базовой архитектуры.

Таким образом, односайтовая система радиосвязи является гибким и масштабируемым решением, которое может быть модифицировано от простейшей конфигурации с одним ретранслятором до многоканальной системы с псевдотранкингом без изменения базовой архитектуры. Выбор между одним ретранслирующим устройством, несколькими репитерами в режиме фиксированных каналов или использованием технологий типа Hytera XPT определяется числом абонентов и характером радиотрафика. Односайтовые решения находят применение в тех условиях, где зона покрытия ограничена одним объектом или компактной территорией, а основные требования связаны с оперативной голосовой связью между сотрудниками. Это могут быть промышленные предприятия, складские и логистические комплексы, торговые центры, гостиницы, бизнес-центры, строительные площадки, объекты энергетики и транспорта.
