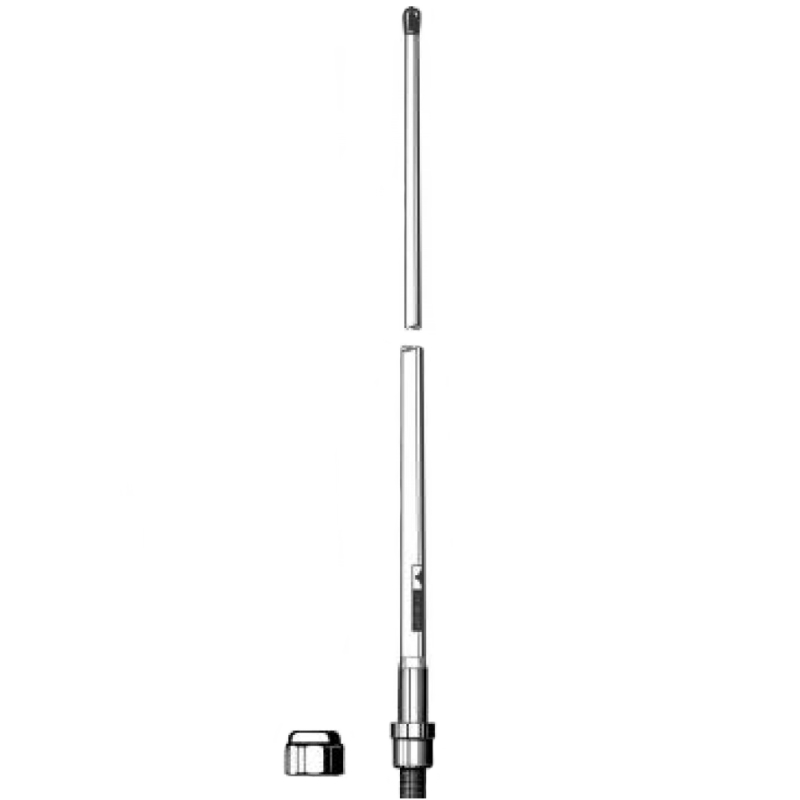

Amphenol Procom CXL 2-1/H-N

Amphenol Procom CXL 2-1/H-N - базовая антенна диапазона 155-175 МГц, включающего речные частоты 156-163 МГц. Это всенаправленная модель с конструкцией ½ λ обеспечивает равномерный сигнал по горизонту без необходимости в дополнительных элементах вроде загрузочных катушек или радиалов, что упрощает установку на мачтах, кораблях или вспомогательных конструкциях. Коэффициент усиления составляет 2,2 дБи при вертикальной поляризации и волновом сопротивлении 50 Ом, с КСВН не более 1,75 по всему диапазону, что минимизирует потери сигнала и позволяет работать с дуплексными и полудуплексными радиостанциями. Максимальная входная мощность достигает 150 Вт. Соединитель выполнен в формате N-female.

Габариты антенны составляют 1210 мм в длину при массе всего 0,3 кг, что облегчает транспортировку и монтаж с помощью поворотной гайки 1 дюйма. Излучатель полностью изолирован от внешней среды стекловолоконной трубой. Защита по стандарту IP66 гарантирует устойчивость к пыли и мощным водяным струям, с рабочим диапазоном температур от -30°C до +70°C. В морских условиях антенна фиксируется на борту с учетом ветровой нагрузки, обеспечивая стабильность при скоростях до 160 км/ч. Для базовых станций на суше она интегрируется в фидерные тракты без дополнительных адаптеров, сохраняя низкие потери.

Основные параметры:

• полоса частот от 155 до 175 МГц;
• вертикальная поляризация;
• сопротивление 50 Ом;
• КСВН не более: 1.75;
• коэффициент усиления: 2.2 дБи;
• максимальная подводимая мощность 150 Вт;
• диаграмма направленности: 80° Е-плоскость, 360° Н-плоскость;
• защитный кожух: стекловолокно с полиуретановым покрытием;
• крепежный кронштейн: хромированная латунь;
• крепление: трубная резьба 1" или на дополнительных монтажных кронштейнах;
• антистатическая защита: металлические детали заземлены по постоянному току;
• рабочая температура от -30 до 70°С;
• соединитель N-female;
• герметичность IP66;
• ветровая нагрузка до 160 км/ч (25 Н);
• длина 1.21 метра;
• масса около 300 грамм.

Изначально антенна разрабатывалась для морского сектора, о чем говорит и возможность работы с дуплексными радиостанциями (широкая полоса пропускания позволяет одновременно передавать и принимать сигнал на разносных частотах без перестройки). Однако прозрачность характеристик делает CXL 2-1/h-N востребованной и в наземной инфраструктуре: для базовых станций частных систем радиосвязи (PMR), на ретрансляторах и в телеметрии.
