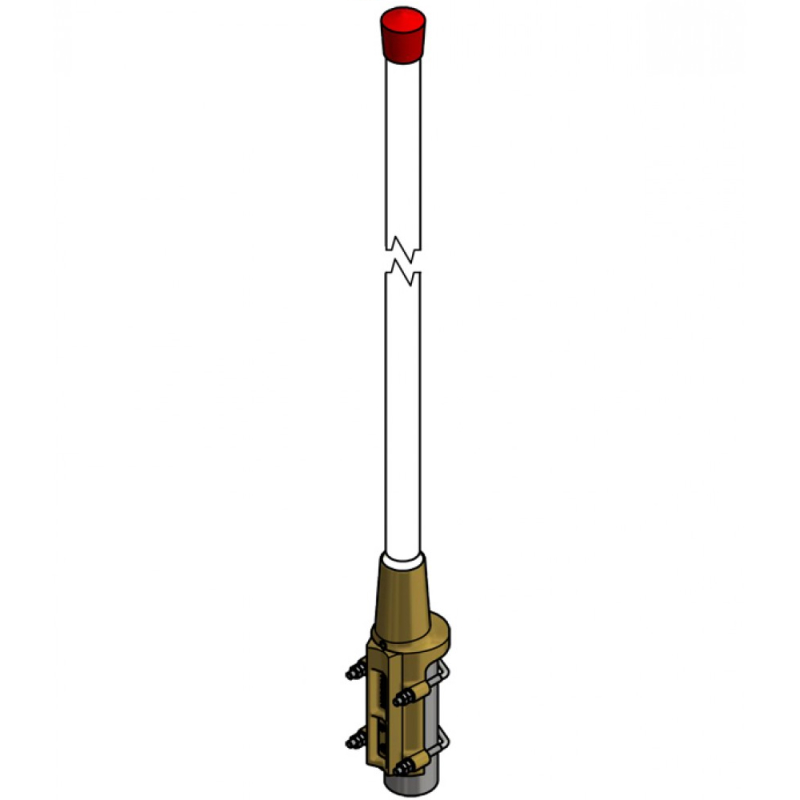

Amphenol Procom CXL 2-3C/H

Amphenol Procom CXL 2-3C/H - базовая антенна разработанная для применения в верхнем сегменте УКВ-диапазона (Very High Frequency). Модель с индексом /h ориентирована на частотный диапазон 162-175 МГц, что делает ее хорошим выбором для морских базовых станций и частных радиосетей, работающих в этом спектре. Стоит отметить, что линейка CXL 2-3C включает несколько модификаций (/l, /m, /h), каждая из которых точно настроена на свой поддиапазон, что позволяет подобрать антенну строго под конкретный частотный план. Конструктив устройства выполнен по коллинеарной схеме. Коэффициент усиления составляет 5.2 дБи. КСВ устройства не превышает 1,5. Такой низкий показатель означает, что энергия передатчика не расходуется на нагрев кабеля, а излучается в эфир. Это важно при работе со станциями мощностью до 150 Ватт, на которые рассчитана данная антенна.

Антенна комплектуется фирменным монтажным набором, который рассчитан на высокие ветровые нагрузки. В состав крепления входят анодированные алюминиевые элементы с эпоксидным покрытием и оцинкованная оснастка (U-болты), что исключает электрохимическую коррозию при контакте разнородных металлов. Конструкция кронштейна позволяет монтировать антенну на мачты или трубы диаметром от 27 до 65 мм. Продуманная эргономика дает возможность вести кабель как снаружи, так и внутри мачты, что актуально для эстетики и защиты фидера от механических повреждений. Важной функциональной особенностью является гальваническая развязка по постоянному току. Все металлические части антенны заземлены, что создает "короткое замыкание" для постоянного тока по центральной жиле кабеля. Это не влияет на прохождение ВЧ-сигнала, но эффективно снимает с антенны статическое электричество, накапливающееся от ветра или близких гроз, защищая входные каскады приемников от пробоя статическим разрядом.

Технические характеристики:

• полоса частот от 162 до 175 МГц;
• усиление 5.2 дБи;
• импеданс 50 Ом;
• вертикальная поляризация;
• КСВ не более 1.5;
• максимальная подводимая мощность 150 Вт;
• ширина диаграммы направленности: Е-плоскость 30°, Н-плоскость 360°;
• антистатическая защита: все металлические части заземлены по постоянному току;
• корпус из стекловолокна с полиуретановым покрытием;
• крепежный кронштейн: алюминий с эпоксидным покрытием;
• диаметр мачты крепления 27-65 мм;
• тип соединителя: N-розетка;
• температура эксплуатации -30...70 °С;
• класс герметичности IP56;
• ветровое сопротивление 160 км/ч (181 Н);
• длина 2950 мм;
• масса 4.2 кг.
