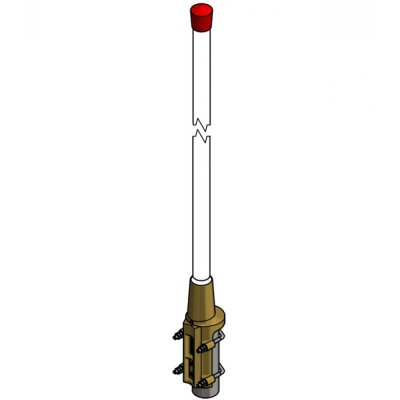

Amphenol Procom CXL 2-3C/M

Amphenol Procom CXL 2-3C/M - профессиональное решение для организации радиосвязи в полосе частот 153-166 МГц. Относится к классу базовых стационарных антенн и используется в системах профессиональной мобильной радиосвязи (PMR), на объектах морского базирования и в телекоммуникационной инфраструктуре. Конструктивно выполнена по коллинеарной схеме, что дает возможность достичь усиления 5.2 дБи без использования дополнительных противовесов. При коэффициенте стоячей волны по напряжению (КСВН) менее 1.5:1 антенна эффективно работает без необходимости дополнительной настройки. Максимальная подводимая мощность составляет 150 Ватт. Входное сопротивление составляет 50 Ом, что соответствует стандартам большинства трансиверов и фидерных трасс.

Особого внимания заслуживает конструкция устройства. Излучающий элемент полностью заключен в обтекатель из стекловолокна с полиуретановым покрытием, что обеспечивает класс защиты не ниже IP56, делая антенну устойчивой к экстремальным климатическим условиям, включая высокую влажность и воздействие ультрафиолета. Общая высота конструкции достигает 295 сантиметров, а диаметр основания составляет 23 миллиметра. Данная модификация оснащена кронштейном из анодированного алюминия с эпоксидным покрытием и оцинкованными U-образными хомутами из нержавеющей стали. Это позволяет надежно фиксировать антенну на мачтах или трубах диаметром от 27 до 65 мм. Конструкция кронштейна продумана таким образом, чтобы обеспечить возможность прокладки кабеля как снаружи мачты, так и внутри трубы, что улучшает эстетику монтажа и защищает фидер от повреждений. С точки зрения электробезопасности и помехозащищенности, все металлические части антенны заземлены по постоянному току.

Технические параметры:

• частотный диапазон 153 до 166 МГц;
• усиление 5.2 дБи;
• импеданс 50 Ом;
• вертикальная поляризация;
• КСВ не более 1.5;
• максимальная подводимая мощность 150 Вт;
• ширина диаграммы направленности: Е-плоскость 30°, Н-плоскость 360°;
• антистатическая защита: все металлические части заземлены по постоянному току;
• корпус из стекловолокна с полиуретановым покрытием;
• крепежный кронштейн: алюминий с эпоксидным покрытием;
• диаметр мачты крепления 27-65 мм;
• тип соединителя: N-розетка;
• температура эксплуатации -35...70 °С;
• класс герметичности IP56;
• ветровое сопротивление 160 км/ч (181 Н);
• длина 2950 мм;
• масса 4.2 кг.
