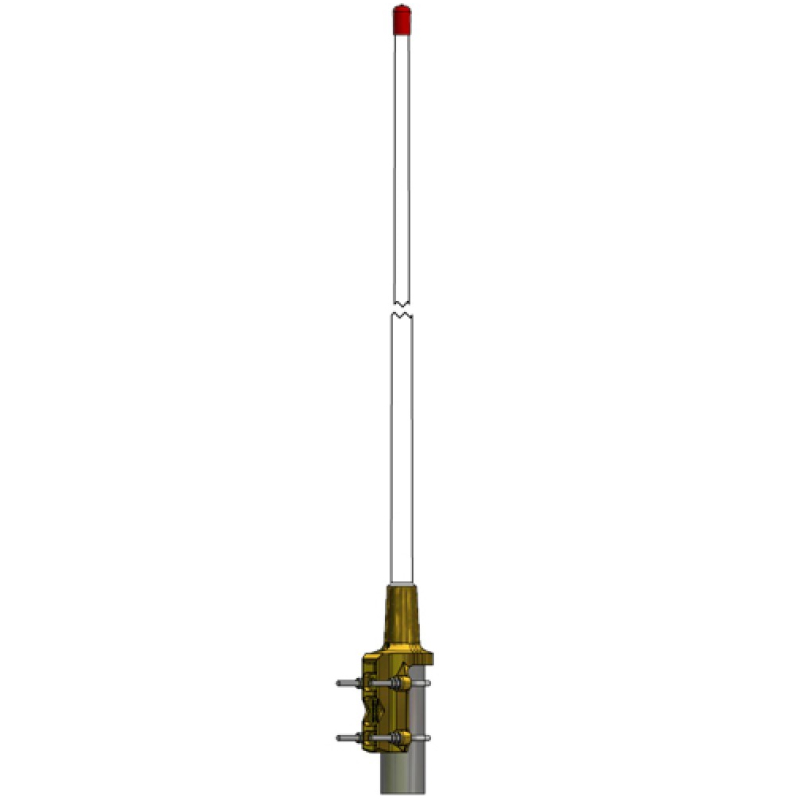

Amphenol Procom CXL 2-3LW/LM

Антенна Amphenol Procom CXL 2-3LW/LM - представляет собой компактную коллинеарную конструкцию, ориентированную на VHF-диапазон от 153 до 162 МГц. Это всенаправленная базовая антенна с вертикальной поляризацией, коэффициентом усиления 5,2 дБи. Волновое сопротивление составляет 50 Ом, КСВН не превышает 1,5 на всей полосе, а максимальная входная мощность достигает 150 Вт. Диаграмма направленности антенны формирует узкий луч в E-плоскости шириной 30° при полном 360° охвате в H-плоскости, что минимизирует потери в горизонтальной проекции и усиливает сигнал в вертикальном направлении для базовых станций. Полоса пропускания достигает 9 МГц, с защитой от статики через DC-заземление всех металлических элементов.

Конструктивно антенна облегчена до 1,4 кг при высоте 2,8 м, с диаметром у основания 23 мм и у вершины 15 мм, что дает возможность монтировать ее на мачты диаметром 16-54 мм с помощью простого кронштейна. Корпус из коррозионностойких материалов выдерживает ветровую нагрузку при скорости 160 км/ч. Степень защиты IP66 гарантирует герметичность от пыли и струй воды. Температурный диапазон эксплуатации от -30°C до +70°C. При монтаже следует учитывать, что устройство поставляется без кабеля - его необходимо приобретать отдельно, выбирая тип в зависимости от длины трассы и требуемого затухания. Для подключения к радиостанции потребуется соответствующие переходники, если разъем трансивера отличается от N-типа.

Технические характеристики:

• полоса частот 153-162 МГц;
• вертикальная поляризация;
• коэффициент усиление 5.2 дБи;
• КСВ не выше 1.5;
• импеданс 50 Ом;
• ширина диаграммы направленности: Е-плоскость 30°, Н-плоскость 360°;
• крепление на мачту диаметром от 16 до 54 мм;
• корпус из стекловолокна с полиуретановым покрытием;
• крепёжный кронштейн устойчивый к морской воде алюминий с эпоксидным покрытием;
• зажимы из нержавеющей стали;
• все металлические детали заземлены на постоянный ток;
• максимальная подводимая мощность 150 Вт;
• ветровое сопротивление до 160 км/ч;
• рекомендуемая температура применения -30...70°С;
• тип подключения N-розетка;
• высота 2800 мм;
• масса 1400 грамм.
