Нагрузки

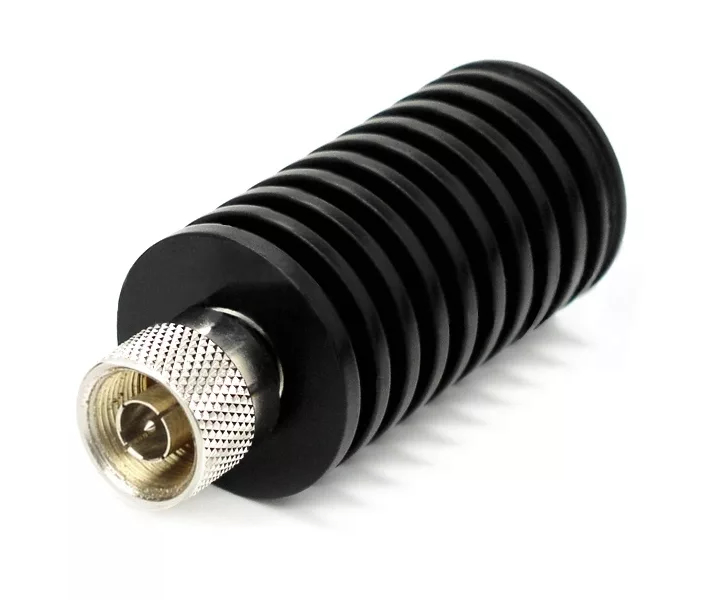

Балластная нагрузка - устройство для настройки, тестирования, ремонта передатчиков и радиостанций. Оно имитирует электрические характеристики реальной антенны которая преобразует высокочастотную энергию в электромагнитные волны. Нагрузка же поглощает эту энергию, рассеивая её в виде тепла. Это дает возможность инженерам и радиолюбителям проводить диагностику, настройку мощности или проверку КПД передатчика без создания радиопомех и нарушения норм электромагнитной совместимости.
Основу нагрузки составляют резисторы, способные выдерживать высокую мощность. Они изготавливаются из материалов с низкой температурной зависимостью и высокой теплопроводностью, таких как нихром, керамика или композитные сплавы. Для эффективного отвода тепла конструкция часто включает радиаторы, вентиляторы или даже жидкостные системы охлаждения, особенно в мощных промышленных моделях. Ключевым параметром нагрузки является волновое сопротивление, которое должно соответствовать характеристикам передатчика и фидера (обычно 50 или 75 Ом). Несоответствие импеданса приводит к возникновению стоячих волн, что отражается в коэффициенте стоячей волны (КСВ). Идеальная нагрузка имеет КСВ, близкий к 1:1, минимизируя отражения энергии обратно в передатчик, которые могут повредить усилительные каскады.
