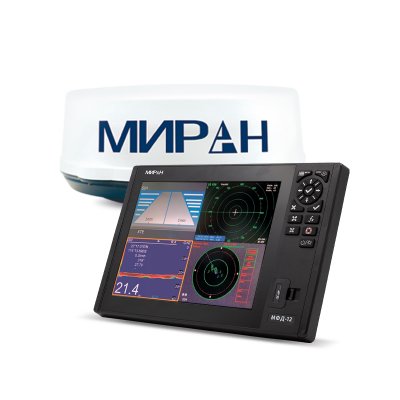

МИРАН МФД-12-07 радиолокационная станция

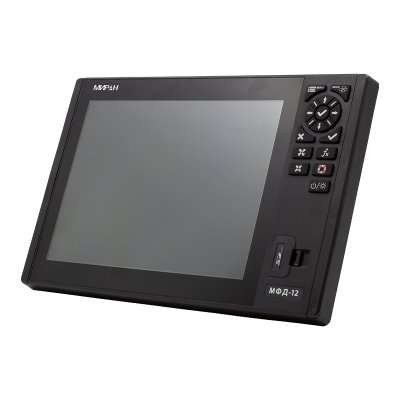

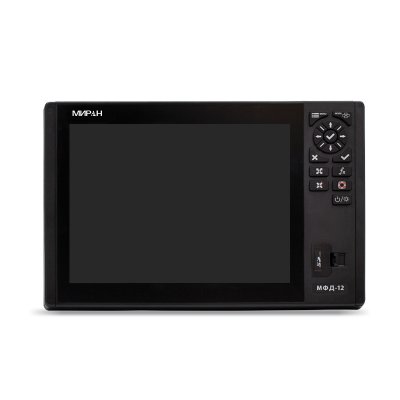

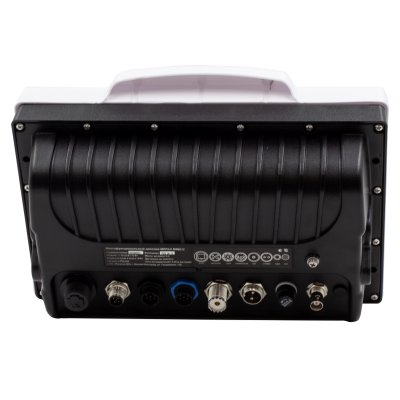

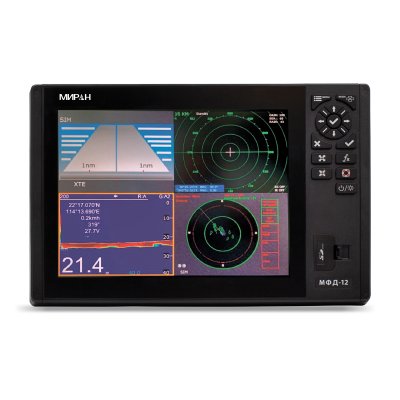

МИРАН МФД-12-07 радиолокационная станция для мониторинга и идентификации надводных объектов в акваториях. Система определяет расстояние до объектов на воде, что дает возможность избежать столкновения, обеспечивая навигационную безопасность. Наиболее эффективна при плотной навигации в узких проливах и в портах. Соответствует требованиям Российского Классификационного Общества. Навигационная система включает дисплей «МФД-12» с элементами управления в виде кнопок. С обратной стороны находятся разъемы подключения антенн и устройств. Класс защиты IP44. Основная особенность изделия — это поддерживаемые дополнительные функции эхолота, картплоттера, ГНСС-приемника и АИС В. Для функционирования опций необходимо приобрести оборудование, например для эхолота понадобится опциональный датчик, который фиксирует глубину и плотность рельефа дна.

Данная модификация комплектуется радиолокационной антенной закрытого типа «РА-07» мощностью 4 кВт и диапазоном частот 9410 МГц+30 МГц. Вес устройства не более 15 кг, а скорость вращения 24 об/мин. Максимальная ветровая нагрузка 100 узлов (51,5 м/с). Устройство монтируется на судах внутреннего (вместимость до 1600 регистр. тон) и смешанного (до 500 регистр. тон) плавания. Благодаря конструкции антенна подходит для высокоскоростных плавательных средств.

Конфигурация системы:

• цифровой ЖК-дисплей 12” дюймов (4:3);
• вес не более 4кг;
• размеры 365х86х255;
• потребляемая мощность 12 Вт;
• степень защиты IP44;
• температура эксплуатации от -10 до +55 °С;
• поддержка меток (линия курса, шкала направлений, кольцо дальности, курсор и т.д.);
• отображение буквенно-цифровой индикации (дальность, длительность импульса, сигнализация радара, время следования, навигационные данные и др.);
• средство автоматической радиолокационной прокладки (САРП);
• режимы отображения по северу (NU), по путевой точке (WP), по курсу (CU), по стабилизированному курсу (HU);
• базовая всемирная карта;
• встроенные данные о приливах по всему миру;
• макс. целей АИС на дисплее 700;
• частота АИС 156,026 - 162,025 МГц;
• приемник ГНСС до 50 спутников вычисления местоположения.

Основные параметры антенны РА-07:

• закрытый тип;
• размеры 640х240;
• вес 15 кг;
• рабочие температуры от -25 до +55 °С;
• класс защиты IP56;
• диапазон X, частота 9410 МГц +30 МГц;
• максимальная мощность 4 кВт;
• скорость вращения 24 об/мин.

Стандартная комплектация: многофункциональный дисплей «МИРАН МФД-12» , антенна радарная «РА-07», плата АТА, плата АИС, комплект ЗИП, монтажный набор, инструкция по эксплуатации.

Дополнительные опции: радарные антенны «АМ-18», «РА-09», «АМ-12»; датчики эхолота «ТБ/ТП-50/200», «ТБ-1-50/200»; датчик температуры «ДТ-1»; ГНСС антенна «ГНСС-10»; роутер «Миран МФДР».
