Project BC-200L

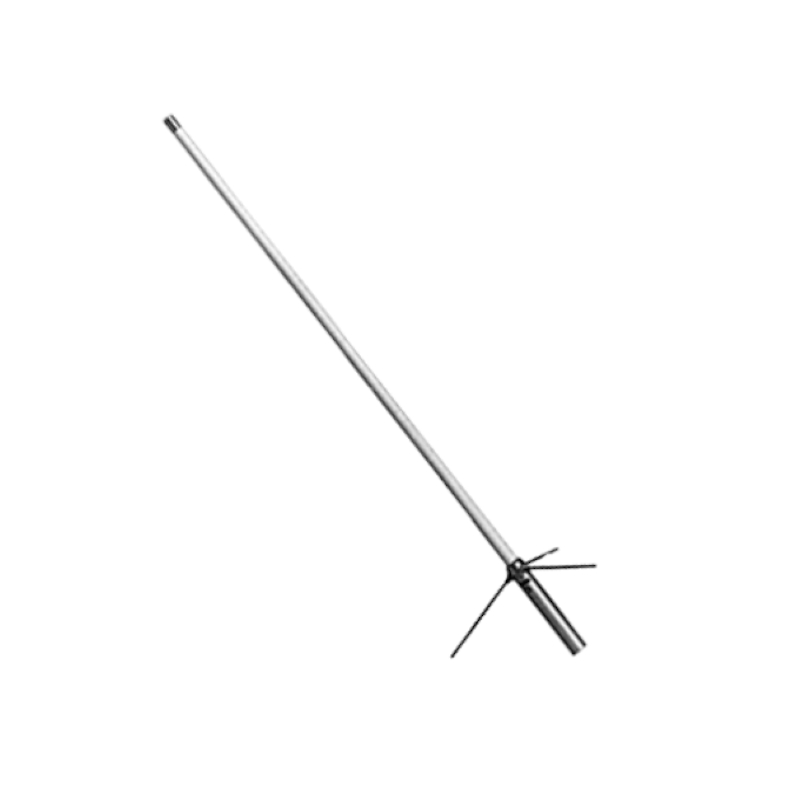

Project BC-200L - стационарная всенаправленная антенна, для работы в составе базовых станций систем УКВ-радиосвязи. Ориентирована на UHF-диапазон с рабочими частотами от 370 до 430 МГц. Рассчитана на подводимую мощность до 200 Вт. Коэффициент усиления достигает 5.5 дБ. Высота антенны достигает 1.7 метра при диаметре корпуса 38 мм, а её масса составляет 900 граммов. Ветровая нагрузка, которую способна выдержать конструкция, заявлена на уровне 60 м/с, что говорит о её пригодности для эксплуатации в сложных погодных условиях. Крепление осуществляется на мачту диаметром от 30 до 62 мм; в комплект поставки входят хомуты для монтажа. В качестве разъёма используется SO-239 (UHF-розетка).

Излучающая часть антенны выполнена из чистой меди и помещена в прочный герметичный корпус из стекловолокна (фибергласса). Такое решение защищает внутренние элементы от влаги и коррозии, что критично для долговременной работы на открытом воздухе. Настройка антенны на конкретную частоту в пределах рабочего диапазона осуществляется подрезкой излучающего штыря. Антенна комплектуется тремя противовесами и установочной трубкой, которая крепится одним винтом

Характеристики:

• полоса частот 370-430 МГц;
• усиление до 5.5 дБи;
• длина 1700 мм;
• КСВ не более 1.5;
• максимальная подводимая мощность 200 Вт;
• диаметр антенны 38 мм;
• материал корпуса антенны: фибергласс;
• материал излучающей части: чистая медь;
• ветровое сопротивление до 60 м/с;
• крепление на мачту диаметром 30-62 мм;
• тип разъема N (N-female);
• вес около 900 грамм.

Комплектация:
