Racio Antenna D2 UHF

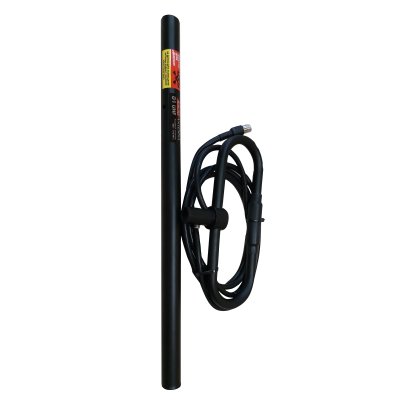

Racio Antenna D2 UHF(см. рисунок) антенна состоящая из 2 петлевых диполя D1 с диапазонами частот 400-470 МГц, одного сумматора и двух крепежей к мачте диаметром не менее 25 мм. Установка осуществляется при помощи U - образных хомутов, которые идут в комплекте (важно соблюдать ориентацию см. рис). Материал изготовления алюминиевый сплав АД-31 с полимерным покрытием защищающим от конденсата и коррозии. Рекомендована к эксплуатации при высокой влажности и обильных атмосферных осадках. Максимальная подводимая мощность 200 Вт, а усиление 6 дБи.

Для определения промежутка B используется следующая формула В=0,9λ, где λ(м)=300/f (МГц). Расположив полотна антенн равномерно по периметру мачты, возможно добиться практически круговой диаграммы, но усиление коллинеарной системы при этом исчезнет.

Характеристики:

• ветровая нагрузка до 55 м/с;
• входное сопротивление 50 Ом;
• диапазон частот 400-470 МГц;
• усиление 6 дБи;
• максимальная подводимая мощность 200 Вт;
• материал сплав из алюминия АД-31;
• КСВ не более 2;
• вес 2.8 кг;
• габариты 325*175*40 мм;
• рабочие температуры -50/+50 °С;
• кабель RG-213 3 м;
• N-разъем.

Комплектация: дипольная антенна Racio Antenna D2 UHF, диполь D1 UHF (2 шт.), сумматор (1 шт.), крепёж к мачте (2 комплекта), инструкция, упаковка.
