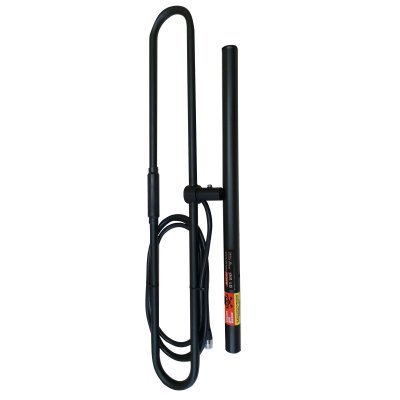

Racio Antenna D2 VHF

Racio Antenna D2 VHF базовая антенна состоящая из двух диполей D1 УКВ диапазона. Монтаж производится на мачту диаметром не менее 25 мм. Опорная мачта выбирается с учетом ветровых нагрузок (до 45 м/с) и высоты установки антенны. Необходимо соблюдать одинаковую ориентацию диполей для правильной фазировки и верного расположения дренажных отверстий для стока конденсата. Для определения расстояния между ними (промежуток В, см. рисунок) используется следующая формула: В=0,9λ, где λ(м)=300/f (МГц). Для защиты от внешних воздействий (обледенения, коррозии) на антенну нанесено полимерное покрытие. Кабель до радиостанции подключается через разъем N-female, который надежно загерметизирован. Настройка для данной модели не требуется.

Параметры:

• кабель RG-213 3 м;
• ветровая нагрузка до 45 м/с;
• диапазон частот 136-174 МГц;
• максимальная подводимая мощность 200 Вт;
• усиление 6 дБи;
• КСВ не более 2;
• материал изготовления алюминиевый сплав АД-31;
• рабочие температуры -50 ~ +50 °С;
• габариты 83,7*17,5*4 см;
• вес 3,5 кг;
• разъем N-типа.

Комплектация: дипольная антенна Racio Antenna D2 VHF, диполь D2 VHF (2 шт.), сумматор (1 Шт.), крепёж к матче (2 комплекта), инструкция, упаковка.
